专利号: 2019103391917
申请人: 浙江工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 信号装置
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于动态规划的飞行冲突解脱方法,其特征在于:所述飞行冲突解脱方法包括以下步骤:

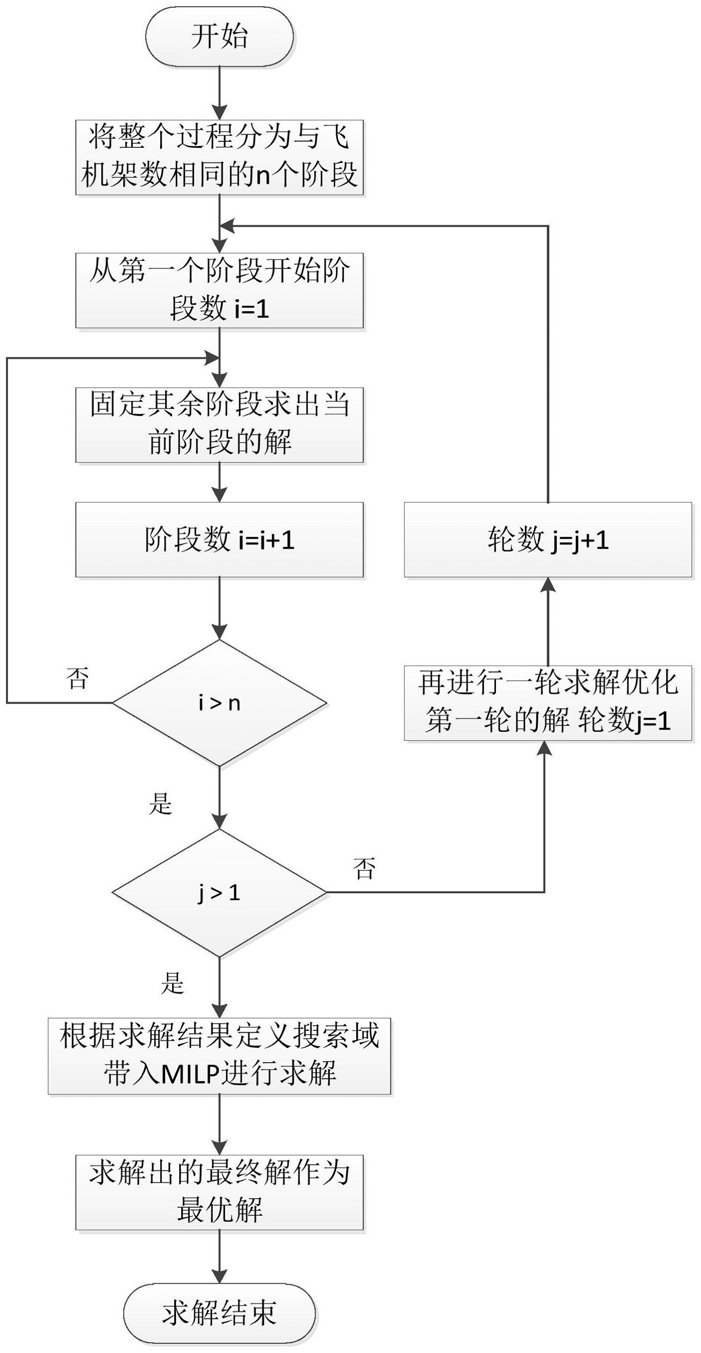

(1)将飞行冲突解脱问题的整个过程,按不同的飞机进行编号,划分成与飞机架数相同的阶段;使用不同的状态变量来表示每个阶段开始时全体飞机所处的飞行状态;每架飞机采取改变航向角的策略,来避免冲突的发生;

(2)按照已划分的阶段,采用逐步求解的方式求出各个阶段的解,完成整个阶段的求解后;再次按已划分阶段的次序进行第二轮求解,将第一轮求得的解进行优化;

(3)引入一个混合整数线性规划(MILP)问题,每架飞机采取航向角和速率同时改变的策略来避免冲突;对该MILP问题进行求解,完成飞行冲突解脱。

2.根据权利要求1所述的飞行冲突解脱方法,其特征在于,所述步骤1具体为:将每架飞机看为二维平面上的圆并进行编号,每个编号对应一个阶段,以便逐次按阶段求解每个阶段的解;每个阶段的状态变量包含飞机的初始位置坐标(x0,y0)、终点位置坐标(xi,yi)、飞行速率v,由初始位置和终点位置按三角函数关系求得原始航向角 采用航向角的改变来实现冲突解脱,左右最大可偏转角不大于

3.根据权利要求1所述的飞行冲突解脱方法,其特征在于,所述步骤2通过以下子步骤来实现:

(2.1)将航向角等分为n份,由第一架飞机开始,仅当前求解的阶段的航向角可变,保持其余飞机的航向角不变,对n个等分的航向角使用阶段指标sk来衡量,并引入二元变量gk来判断每个航向角是否可行,通过两架飞机的最小距离是否大于最小安全准则来判别是否存在冲突,将阶段指标和二元变量的和的最小值作为目标值,求出一个可以解决最多冲突对数的航向角作为第一架飞机新的航向角,其中sk和gk为:分别为新的航向角和原始航向角;

(2.2)按照次序为每个阶段的飞机都找到一个新的航向角;

(2.3)完成整个阶段后,将求解出的航向角作为新的航向角,重复步骤(2.1)和步骤(2.2),进行第二轮求解,将第一轮求得的解进行优化。

4.根据权利要求1所述的飞行冲突解脱方法,其特征在于,所述步骤3通过以下子步骤来实现:

(3.1)关于混合整数线性规划问题,每架飞机采取航向角和速率同时改变的策略来避免冲突,将飞机看作为二维平面上的圆,航向角的左右最大偏转不大于 速率的改变满足圆速率的94%-103%。只需要保证两架飞机的相对速度与水平线的夹角,大于两架飞机两条公切线与水平线的夹角中较大的那个,或小于公切线与水平线夹角中较小的那个,就可以保证冲突解脱。目标函数为最小的航向角和速率的改变。引入一系列的二元变量β*来实现航向角的离散化,每一个β对应一个角度,只需要让每一架飞机对应的一系列二元变量中有且仅有一个为1,其对应的航向角就是新的航向角。并引入另外一个二元变量b和两个非负的连续变量c和k,将形如c·b的非线性化部分线性化,具体如下:M为大于c的常数;

(3.2)对航向角和速率的搜索域进行定义,航向角的左右最大可偏转角应不大于步骤(2.3)优化后的航向角的改变量的绝对值,速率的改变量仍满足圆速率的94%-103%,目标函数仍为最小的航向角和速率的改变;

(3.3)在定义好的搜索域内对该混合整数线性规划问题进行求解,将解出的新的速率和航向角作为最终的速率和航向角,完成飞行冲突解脱。

5.根据权利要求1所述的飞行冲突解脱方法,其特征在于,所述混合整数线性规划问题MILP为:s.t.

其中,F,f分别表示飞机的集合与单独的一架飞机;kr,kl,Kr,Kl分别表示航向角右偏的具体航向角、左偏的具体航向角、右偏的具体航向角集合、左偏的具体航向角集合;

均为取值0-1的比例系数,分别代表速率增、速率减、航向角右偏移、航向角左偏移; 分别表示速率增的最大值、速率减的最大值、原始航向角、航向角、航向角右偏移后的值、航向角左偏移后的值; pcij, 均为二元变量,分别表示航向角右偏移、航向角左偏移和β的合集,pcij表示与飞机i和飞机j有关的二元变量, 分别表示4种冲突解脱的情况; Bij,Cij,Dij,Eij均为简化方程的中间变量;M1~M8是一系列足够大的数,均大于等于10000; 分别表示具体的速率增加后的值和速率降低后的值;lij,gij分别表示飞机i和飞机j两个公切线与水平线的夹角中小的那一个和大的那一个。
