1.一种溶剂热法制备Cu3P纳米片的方法，其特征在于包括以下步骤：

1)搅拌下将吡咯溶于醇溶液中得浓度为0.005～0.02mol/L的透明溶液A；

2)按磷和铜的摩尔比为1：(0.3～1)取铜盐和红磷加入到溶液A中继续搅拌得到质量浓度为0.004g/ml的磷悬浮液；

3)将悬浮液置于水热釜中在100～160℃进行溶剂热反应，反应结束后将产物用无水乙醇洗涤；

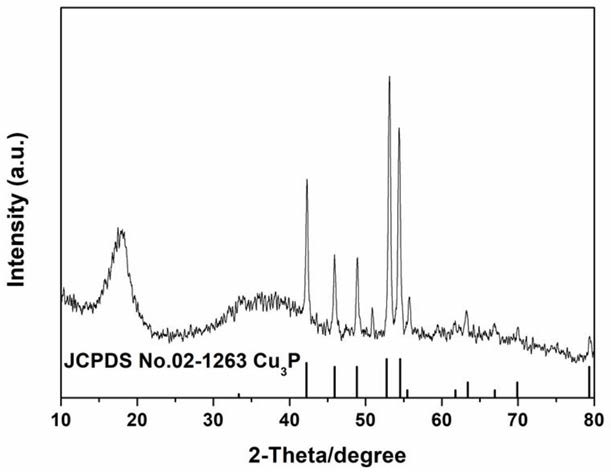

4)将洗涤后的产物置于培养皿中，并用保鲜膜封口并扎孔后置于真空度16pa的冷阱中，-50℃干燥3h即得到Cu3P纳米片。

2.根据权利要求1所述的溶剂热法制备Cu3P纳米片的方法，其特征在于：所述步骤1)搅拌采用磁力搅拌。

3.根据权利要求1所述的溶剂热法制备Cu3P纳米片的方法，其特征在于：所述步骤1)的醇溶液为乙醇、乙二醇、异丙醇、丙三醇中的一种或多种任意比例的混合物。

4.根据权利要求1所述的溶剂热法制备Cu3P纳米片的方法，其特征在于：所述步骤2)的铜盐为氯化铜、氯化亚铜、硝酸铜、硫酸铜、醋酸铜中的一种或多种任意比例的混合物。

5.根据权利要求1所述的溶剂热法制备Cu3P纳米片的方法，其特征在于：所述步骤3)悬浮液置于水热釜的填充比为50％～60％。

6.根据权利要求1所述的溶剂热法制备Cu3P纳米片的方法，其特征在于：所述步骤3)溶剂热反应时间为12～24h。
