1.一种比率型黄光转蓝光发射荧光材料用于比率型荧光pH检测中的应用,其特征在于,荧光材料用于比率型荧光pH检测;该荧光材料的基体材料的分子式为Ce/Mn: NaSc0.2Gd0.8F4,在基体材料的表面带有羧基官能团;该荧光材料在紫外光254nm激发波长条
3+ 2+
件下,Ce 呈现宽带发射,发光波长范围300‑480nm,Mn 的中心发射波长为550nm,整体呈现
2+ 3+
出较强的黄光发射;随着pH从4增大到10,Mn 离子与Ce 离子的荧光强度比逐渐减弱,发光颜色从黄色变为蓝色;所述的羧基官能团为柠檬酸三钠提供。
2.权利要求1所述的荧光材料用于比率型荧光pH检测中的应用,其特征在于,荧光材料的制备方法包括以下的步骤:
1)将0.3‑0.78毫摩尔硝酸钆,0.1‑0.2毫摩尔硝酸钪,0.1‑0.3毫摩尔硝酸铈,0.02‑0.1毫摩尔硝酸锰,1‑4毫摩尔氯化钠,与2‑4毫摩尔柠檬酸三钠加入到4‑10毫升H2O中,搅拌10‑
15分钟得到透明溶液A;
2)将20毫升乙二醇加入到溶液A中,继续搅拌20‑30分钟;
3)在步骤2)获得的溶液中加入3‑5毫摩尔氟化铵,继续搅拌30‑60分钟,得到半透明乳浊液;
4)将步骤3)获得的溶液转移到50毫升高温反应釜中,置于鼓风加热箱中,在100‑180 ℃反应5‑12小时,随炉冷却后得到产物;

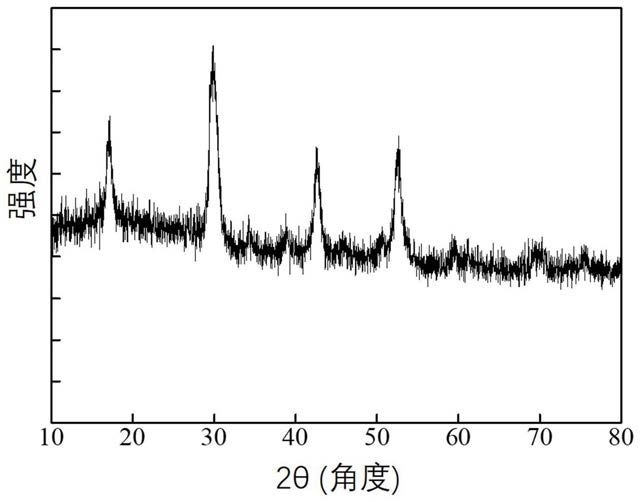

5)将步骤4)获得的产物用乙醇和去离子水离心洗涤,在真空冷冻干燥箱内干燥1‑3小时得到最终产物。
