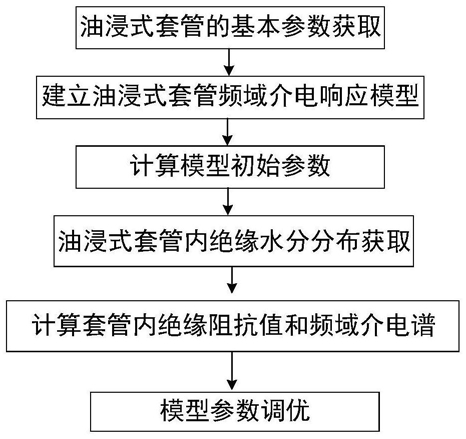

1.一种油浸式套管内绝缘受潮的频域介电谱建模方法，其特征在于，包括以下步骤：第一步：油浸式套管的基本参数获取

读取油浸式套管绝缘结构设计参数，获取套管最大工作电压Um、导电杆外径r0、内绝缘最大外径rm、最外层极板长度ln、最内层极板长度l1、电容值C0；

测量不同水分含量mc油纸绝缘材料在频率f范围在0.001Hz至1kH下的电导率，其中测试频率点依次为0.001Hz，0.0022Hz，0.0046Hz，0.1Hz，0.22Hz，0.46Hz，1Hz，2Hz，5Hz，10Hz，

20Hz，40Hz，70Hz，110Hz，220Hz，470Hz，1000Hz，形成电导率参数库σf,mc；

全新油浸式套管在f频率范围的实测介电谱曲线F0；

第二步：建立油浸式套管频域介电响应模型

建立油浸式套管频域介电响应模型，所述模型主要由电容元件和电阻元件组成；油浸式套管介电响应模型的层数为n，在套管内绝缘的n层模型中，第i层绝缘模型分为M部分，电阻Ri1和电阻Ri2串联，电容Ci1和电容Ci2串联，串联后的电阻Ri1、电阻Ri2、电容Ci1和电容Ci2并联连接，这四个元件组成第i1个小模块，按这种模式组成第i2个、第i3个、…、第iM个小模块，小模块之间用电阻Ri串联，组成第i层的介电响应模型，i＝1，2，…，n，其中M为待定参数，初始化为15；不同层之间的介电响应模型使用串联连接，最终形成油浸式套管频域介电响应模型；

第三步：计算模型的初始参数

模型的初始参数包括电容初始值C0、电阻初始值R0和模型层数n，首先计算模型层数n，计算方式为其中，k1为修正系数，值为常数10.6；d为厚度系数，值为1.2～1.5；εr相对介电常数，值为3.5；

计算模型电容初始值C0

其中，ε0为真空介电常数；

模型电阻参数Rik的确定方法

其中，i＝1，2，…，n；k＝1，2，…，2M；

第四步：油浸式套管内绝缘水分分布获取

在有限元仿真软件中搭建油浸式套管绝缘水分扩散模型，在软件中将套管电容芯子的第i层绝缘均分为M个小区域，在每个小区域放置水分含量探针，小区域对应介电响应模型相应的小模块，计算套管内绝缘在不同工况下的水分分布mcim，m＝1，2，…，M；

第五步：计算套管内绝缘阻抗值和频域介电谱

根据第二步、第三步和第四步，计算第i层的介电响应模型的第im个小模块中的电容Cik的电容值为2C0/M；第im个区域的水分代入电导率参数库σf,mc，可得到不同频率下第im个区域的电导率，通过式(3)计算电阻Rik的电阻值，i＝1，2，…，n得到模型电阻Rik和电容Cik参数后，在PSPICE软件中计算介电响应模型中的阻抗值z(ω)；

根据计算所得的阻抗值z(ω)，计算油浸式套管的介电谱

其中，ε′为相对介电常数实部，ε″为相对介电常数虚部，j为虚数单位，ω为角频率，ω＝2πf；

第六步：模型参数调优

将全新油浸式套管在f频率范围的实测介电谱曲线F0与模型相应的曲线进行对比，通过梯度下降法调整模型的M和Ri值，所述Ri值为电阻Ri的电阻值，使得模型介电谱曲线与初始曲线F0的误差小于1％，则停止调整参数，并输出最终的模型参数。
