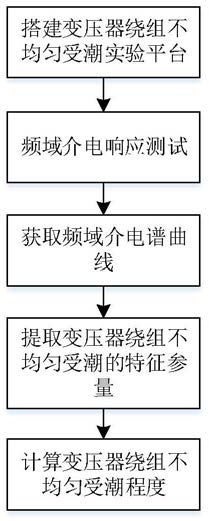

1.一种变压器绕组不均匀受潮状态的评估方法，其特征在于，包括以下步骤：

第一步：搭建实验平台

搭建变压器绕组不均匀受潮实验平台，主要由第一高压绕组(1a)、第二高压绕组(2a)、第三高压绕组(3a)、第一低压绕组(1b)、第二低压绕组(2b)、第三低压绕组(3b)、第一绝缘纸(1c)、第二绝缘纸(2c)、第三绝缘纸(3c)、第一高压绕组接线端子(4a)、第二高压绕组接线端子(4b)、第三高压绕组接线端子(4c)、第一低压绕组接线端子(5a)、第二低压绕组接线端子(5b)、第三低压绕组接线端子(5c)、第一湿度传感器(6a)、第二湿度传感器(7a)、第三湿度传感器(6b)、第四湿度传感器(7b)、第五湿度传感器(6c)、第六湿度传感器(7c)、第一加湿器(8a)、第二加湿器(8b)、第三加湿器(8c)、第一电阻丝(9a)、第二电阻丝(9b)、第三电阻丝(9c)、绝缘油箱(10)、第一挡板(12)、第二挡板(13)、终端机(14)、频域介电谱测试仪(15)、湿度控制系统(16)、温度控制系统(17)组成，绝缘油箱(10)中装有绝缘油(11)，绝缘油(11)的高度高过第一高压绕组(1a)、第二高压绕组(2a)、第三高压绕组(3a)，第一挡板(12)、第二挡板(13)将绝缘油箱(10)分成三部分，第一高压绕组接线端子(4a)、第二高压绕组接线端子(4b)、第三高压绕组接线端子(4c)接至频域介电谱测试仪(15)的高压端，第一低压绕组接线端子(5a)、第二低压绕组接线端子(5b)、第三低压绕组接线端子(5c)接至频域介电谱测试仪(15)的低压端，频域介电谱测试仪(15)连接至终端机(14)，第一湿度传感器(6a)、第二湿度传感器(7a)、第三湿度传感器(6b)、第四湿度传感器(7b)、第五湿度传感器(6c)、第六湿度传感器(7c)连接至终端机(14)，第一加湿器(8a)、第二加湿器(8b)、第三加湿器(8c)连接至湿度控制系统(16)，湿度控制系统(16)连接至终端机(14)，第一电阻丝(9a)、第二电阻丝(9b)、第三电阻丝(9c)置于绝缘油箱(10)箱底并连接至温度控制系统(17)，温度控制系统(17)连接至终端机(14)；终端机(14)发出指令给湿度控制系统(16)，湿度控制系统(16)控制第一加湿器(8a)、第二加湿器(8b)、第三加湿器(8c)；

第二步：接通温度控制系统(17)，控制第一电阻丝(9a)、第二电阻丝(9b)、第三电阻丝(9c)加热到测试温度T0；

第三步：接通湿度控制系统(16)，分别对第一加湿器(8a)、第二加湿器(8b)、第三加湿器(8c)设置不同湿度值，终端机(14)检测第一湿度传感器(6a)、第二湿度传感器(7a)、第三湿度传感器(6b)、第四湿度传感器(7b)、第五湿度传感器(6c)、第六湿度传感器(7c)湿度值，当第一湿度传感器(6a)与第二湿度传感器(7a)湿度值相等、第三湿度传感器(6b)与第四湿度传感器(7b)湿度值相等、第五湿度传感器(6c)与第六湿度传感器(7c)湿度值相等后，开启频域介电谱测试仪(15)分别测试变压器三个绕组在T0温度下多个频率点的复介电常数实部ε′与复介电常数虚部ε″，取i＝0,1...18，测试频率点fi依次为0.001Hz，0.002Hz，

0.005Hz，0.01Hz，0.02Hz，0.05Hz，0.1Hz，0.2Hz，0.5Hz，1Hz，2Hz，5Hz，10Hz，20Hz，50Hz，

100Hz，200Hz，500Hz，1000Hz，分别得到对应的复介电常数实部εi′与复介电常数虚部εi″；

第四步：获取频率介电谱的拟合曲线

测试在频率点fi的复介电常数实部εi′与复介电常数虚部εi″，分别对复介电常数实部εi′及复介电常数虚部εi″进行拟合，拟合方法为：式中，li(x)表示拉格朗日插值基函数，xi表示第i个频率点的值；

Pε′(x)＝l0(x)y0+l1(x)y1+…+ln(x)yn  (2)

Pε″(x)＝l0(x)h0+l1(x)h1+…+ln(x)hn  (3)

式中，yi表示第i个频率点下复介电常数实部εi′的值，hi表示第i个频率点下复介电常数虚部εi″的值；

将频率点fi的值带入(1)式得到li(x),得到的li(x)和复介电常数实部εi′的值带入到(2)式得到频率介电谱的拟合曲线ε′-f；

将频率点fi的值带入(1)式得到li(x),得到的li(x)和复介电常数虚部εi″的值带入到(3)式得到频率介电谱的拟合曲线ε″-f；

第五步：不均匀受潮特征参量提取

选取拟合曲线ε′-f中10-3Hz～10-1Hz的频率范围作为复介电常数实部ε′评估不均匀受-1 2潮的特征频段，选取拟合曲线ε″-f中10 Hz～10Hz的频率范围作为复介电常数虚部ε″评估不均匀受潮的特征频段，对复介电常数实部ε′及复介电常数虚部ε″在其各自的特征频段内进行积分，表达式为：SRP表示对复介电常数实部ε′进行积分，SIP表示对复介电常数虚部ε″进行积分，SRP、SIP作为变压器绕组不均匀受潮评估的特征参量；

第六步：计算变压器绕组不均匀受潮程度

对变压器三个绕组分别进行特征参量提取，取m＝0,1,2，记为SRPm、SIPm，定义系数Km，Km表达式为：计算系数Km之间的差值，计算方式为：

ΔK2＝|K2-K1|，ΔK1＝|K1-K0|，ΔK0＝|K0-K2|  (7)

记ΔKmin＝min{ΔK0，ΔK1，ΔK2}；

计算变压器绕组不均匀受潮程度J，公式为：
