1.一种电解水产氧的超薄氢氧化物纳米片的制备方法，其特征在于，包括以下步骤：(1)在K2[M(CN)4]·3H2O的水溶液中加入CH3CH2OH和H2O的混合液以形成分层，再缓慢加入金属氯化物和烷基溴化铵盐的乙醇混合溶液，静置扩散获得晶体，其中M为Ni、Pt或Pd；

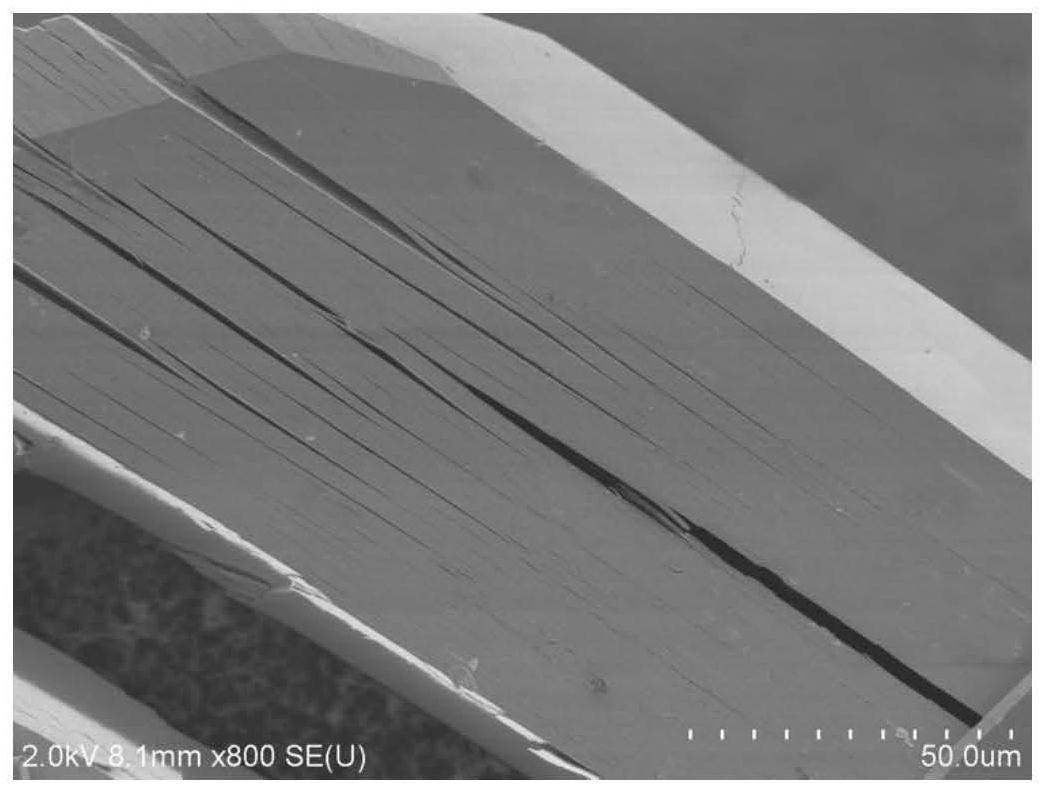

(2)将获得的晶体分散至乙醇中，充分搅拌使晶体的金属有机框架层发生剥离，过滤收集滤液；

(3)将收集的滤液离心，获得纳米片；

(4)将获得的纳米片分散至水中，经超声分散后，滴入碱性溶液，待溶液由无色变为深黑色后离心，产物分别经水、乙醇洗涤数次后，干燥即得到所述的氢氧化物纳米片。

2.根据权利要求1所述的电解水产氧的超薄氢氧化物纳米片的制备方法，其特征在于，所述K2[M(CN)4]·3H2O水溶液、CH3CH2OH和H2O的混合液、金属氯化物和烷基溴化铵盐的乙醇混合溶液三者的体积比为1:2～6:1。

3.根据权利要求2所述的电解水产氧的超薄氢氧化物纳米片的制备方法，其特征在于，所述K2[M(CN)4]·3H2O水溶液的浓度为0.04～0.16mol/L。

4.根据权利要求2所述的电解水产氧的超薄氢氧化物纳米片的制备方法，其特征在于，所述CH3CH2OH和H2O的混合液中CH3CH2OH和H2O的体积比为1:1～3。

5.根据权利要求2所述的电解水产氧的超薄氢氧化物纳米片的制备方法，其特征在于，所述金属氯化物和烷基溴化铵盐的乙醇混合溶液中，金属氯化物的浓度为0.04～0.12mol/L，烷基溴化铵盐的浓度为0.04～0.12mol/L。

6.根据权利要求1所述的电解水产氧的超薄氢氧化物纳米片的制备方法，其特征在于，所述烷基溴化铵盐为四正丁基溴化铵、四癸基溴化铵或四正辛基溴化铵。

7.根据权利要求1所述的电解水产氧的超薄氢氧化物纳米片的制备方法，其特征在于，步骤(2)中过滤后的晶体继续分散至乙醇中，充分搅拌后过滤，收集滤液，过滤后的晶体重复前述操作，优选地，获得的晶体前后共进行4～6次所述操作。

8.根据权利要求1所述的电解水产氧的超薄氢氧化物纳米片的制备方法，其特征在于，步骤(3)中滤液先以低速离心除去大颗粒固体，再以高速离心获得纳米片。

9.根据权利要求1所述的电解水产氧的超薄氢氧化物纳米片的制备方法，其特征在于，步骤(2)中晶体与乙醇的质量体积比为1mg:5～10mL。

10.权利要求1～9任一项所述方法制备的超薄氢氧化物纳米片在电解水产氧中的应用。
