1.一种咖啡渣基质活性炭制备方法，其特征在于包括如下步骤：（a）将咖啡渣用蒸馏水多次浸泡，105℃烘干，过90目筛备用，得到干咖啡渣；

（b）将干咖啡渣放入容器，加入质量百分比浓度为10%磷酸溶液，磷酸溶液体积用量以‑1所述干燥咖啡渣质量计为5 mL•g ，搅拌后将其超声波清洗器中超声振荡3.5h，过滤后将咖啡渣水洗至中性，105℃烘干，得到酸处理咖啡渣；

‑1

（c）将酸处理咖啡渣放入马弗炉中活化，控制升温速率为10℃•min ，逐渐升温至600℃，保温1.5h，自然冷却至室温后取出，用蒸馏水清洗至中性，干燥、过筛后即为咖啡渣基质活性炭，所述咖啡渣基质活性炭的平均孔径为1.80nm。

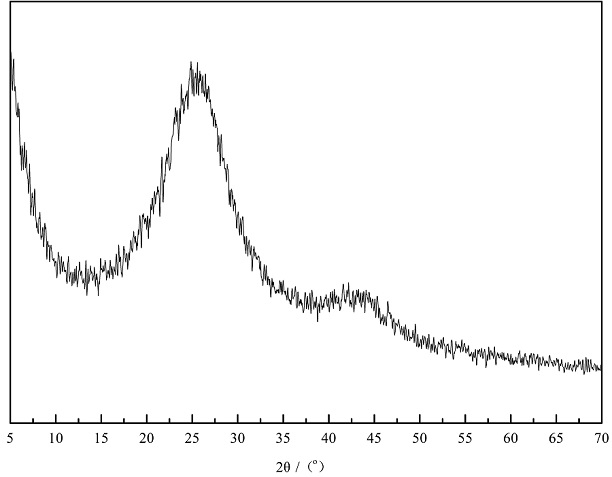

2.如权利要求1所述的咖啡渣基质活性炭制备方法，其特征在于，所述超声波清洗器的功率为250W，频率为25KHz。
