专利号: 2019103538201
申请人: 河海大学
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

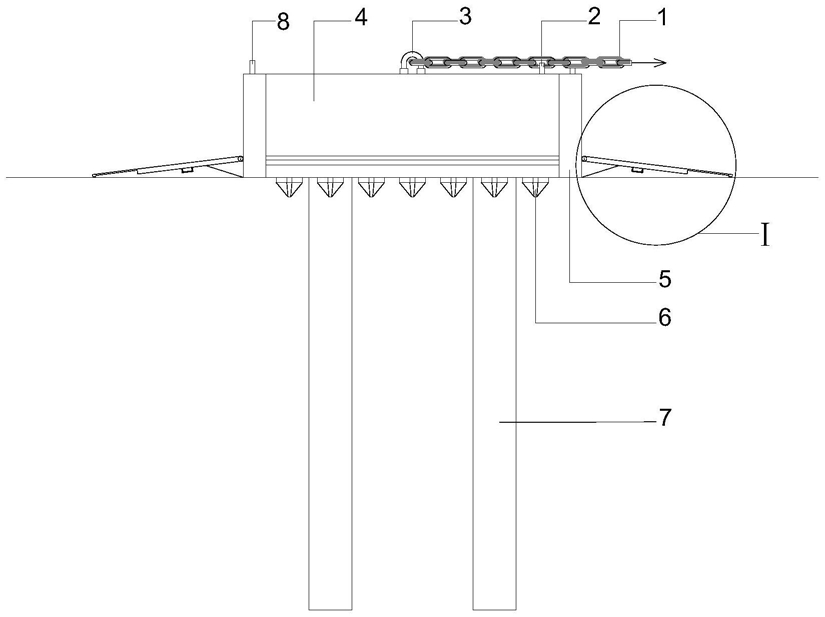

1.一种适用于海洋漂浮式结构的复合重力式锚固基础,其特征在于,包括箱体和钢管桩,所述的箱体放置于海床上,箱体内装填有堆积料,顶部连接有锚链,四周连接有衬板,所述的衬板包括宽下衬板和窄下衬板,所述的宽下衬板顶部设有宽上衬板,窄下衬板顶部设有窄上衬板,所述的宽上衬板、窄上衬板能够分别在宽下衬板、窄下衬板表面滑动,所述的箱体底部设有底锥,所述的底锥插入海床;所述的钢管桩穿过箱体底部预留的桩孔进入海床深处。

2.根据权利要求1所述的一种适用于海洋漂浮式结构的复合重力式锚固基础,其特征在于,所述的箱体内部设有长隔板和短隔板,所述的长隔板和短隔板交叉设置。

3.根据权利要求2所述的一种适用于海洋漂浮式结构的复合重力式锚固基础,其特征在于,所述的长隔板顶部设有锚链挂钩,锚链挂钩一侧设有锚链锁带扣。

4.根据权利要求1所述的一种适用于海洋漂浮式结构的复合重力式锚固基础,其特征在于,所述箱体的内部区域均设置有支撑臂,箱体外侧的角部均固定有加强角。

5.根据权利要求1所述的一种适用于海洋漂浮式结构的复合重力式锚固基础,其特征在于,所述的宽下衬板和窄下衬板通过箱体四周的铰座与箱体连接。

6.根据权利要求5所述的一种适用于海洋漂浮式结构的复合重力式锚固基础,其特征在于,所述的铰座下方对应设置有宽下衬板支撑、窄下衬板支撑,其中,窄下衬板支撑位于窄下衬板底部,宽下衬板支撑位于宽下衬板底部,宽下衬板支撑和窄下衬板支撑的一侧焊接在箱体侧壁底部,另一侧焊接于下对应的衬板底部。

7.根据权利要求1所述的一种适用于海洋漂浮式结构的复合重力式锚固基础,其特征在于,所述宽下衬板和窄下衬板的两侧均设置有凹槽,底部分别设置有宽下衬板扣、窄下衬板扣。

8.根据权利要求1所述的一种适用于海洋漂浮式结构的复合重力式锚固基础,其特征在于,所述钢管桩的顶部设置有桩顶扣,所述桩顶扣的底部压扣于箱体底板上。

9.根据权利要求1所述的一种适用于海洋漂浮式结构的复合重力式锚固基础,其特征在于,所述钢管桩的上部设置有桩顶加强块。

10.根据权利要求1所述的一种适用于海洋漂浮式结构的复合重力式锚固基础,其特征在于,所述的箱体顶部设置有吊钩。
