专利号: 2019103538413
申请人: 惠安中正网络科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

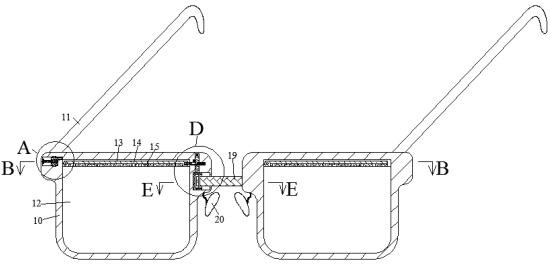

1.一种便于擦拭的眼镜,包括左右对称的镜框,所述镜框后端面铰接设有眼镜腿,所述镜框内设有镜片,所述镜片上端壁内前后对称的相通设有凹槽,所述凹槽内通过转轴转动设有擦拭杆,所述凹槽之间相通设有传动腔,位于所述传动腔内的所述转轴上固设有第一锥齿轮,所述第一锥齿轮左端啮合连接有第二锥齿轮,所述擦拭杆下端面设有擦拭棉,左侧的所述擦拭杆右端壁内设有锁槽,所述锁槽右侧设有挤压装置,所述挤压装置与所述锁槽卡接,左侧的所述凹槽左端设有转腔,所述转腔内转动设有转块,所述转块内滑动设有压杆,所述压杆后端面固设有用以所述压杆复位的复位组合,所述转腔前侧设有传动装置,所述传动装置与所述压杆用以啮合连接,所述传动装置与左侧的所述转轴转动连接,则所述压杆移动通过所述传动装置使得所述转轴转动,所述转腔后侧相通设有伸缩槽,所述伸缩槽内滑动设有用以封闭所述转腔的封闭板,所述封闭板前端面左侧为齿状结构,所述封闭板与所述转块之间啮合连接有转动齿轮,所述封闭板下端面啮合连接有传动齿轮,左侧的所述镜框右端壁内设有拉槽,所述拉槽内滑动设有拉块,所述拉块左端面与所述拉槽磁吸,所述拉块内转设有转杆,所述转杆内设有滑腔,所述滑腔前端面固设有齿条,所述滑腔滑动设有滑块,所述滑块左端与所述滑腔之间固设有伸缩弹簧,所述滑块内设有转槽,所述转槽内转动设有连接块,所述连接块右端面与右侧的所述镜框固连, 所述滑块内设有转动装置,所述转动装置用以右侧的所述转轴转动,所述转杆右端面内设有卡槽;右侧的所述镜框整体俯视逆转九十度,所述连接块带动右侧所述镜框俯视逆转九十度,则前后的所述镜框平行放置,按压后侧的所述镜框使得所述擦拭杆转动对所述镜片前后面擦拭;

所述挤压装置包括与所述拉槽相通的推槽,所述推槽内滑动设有推块,所述推块上端固设有压簧,所述推块左端面啮合连接有直齿轮,所述直齿轮与所述传动齿轮之间通过皮带动力连接,所述推槽与所述凹槽之间连通设有连槽,所述连槽内滑动设有左端延伸至所述锁槽内的连块,所述连块内设有贯穿槽,所述贯穿槽与所述推块抵接,所述连块右端固设有转簧;所述拉槽向右移动使得所述推块下降,则所述连块右移与所述锁槽脱离,则所述擦拭杆可自由转动,通过所述皮带使得所述封闭板移动;

所述传动装置包括与所述转腔相通的啮合槽,所述啮合槽右端壁内转动设有用以与所述压杆啮合的啮合齿轮,所述啮合齿轮啮合连接有第三锥齿轮,所述第三锥齿轮右端面固设有固轴,所述固轴右端固设有第一齿轮,所述第一齿轮后端面啮合连接有第二齿轮,所述第二齿轮的芯轴右端与左侧的所述第二锥齿轮固连;所述压杆转动至前后放置时,压动所述压杆可使得左侧的所述转轴转动;

所述转动装置包括所述连接块内的滑接槽,所述滑接槽内滑动设有滑接块,所述滑接块左端固设有扭簧,所述滑接块内转动设有花键套,所述滑接槽前端壁内固设有磁块,所述磁块右侧设有与用以与所述磁块磁吸的拨杆,所述拨杆后端与所述滑接块固连,所述滑块前端面内转动设有与所述齿条啮合的连接齿轮,所述连接齿轮远离所述齿条一端面啮合连接有第四锥齿轮,所述第四锥齿轮后端面固设有花键轴,所述花键轴与所述花键套用以花键连接,右侧的所述第二锥齿轮左端面固设有连轴,所述连轴左端与所述花键套花键连接,所述连轴前侧设有滑槽,所述滑槽内滑动设有插销,右侧的所述转轴上设有与所述插销插接的插槽,所述滑槽前侧相通设有移槽,所述移槽内滑动设有左端与所述卡槽卡接的卡块,所述卡块与所述插销之间通过连杆转动连接,所述卡块前端面啮合连接有连动齿轮,所述连动齿轮上固设有蜗轮,所述蜗轮前端啮合有蜗杆,所述蜗杆轴心处固设有左端伸入至外界的转动轴;转动所述转动轴使得所述卡块与所述卡槽脱离,所述插销与所述插槽脱离,则可转动所述连接块使得所述花键套与所述花键轴连接,则所述滑块移动可使得所述连接齿轮转动,则右侧的所述擦拭杆转动擦拭右侧镜片。
