专利号: 2019103545455
申请人: 哈尔滨理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种人手弯制正畸弓丝运动模型建立方法,其特征在于:所述方法的具体实现过程为:

步骤一:

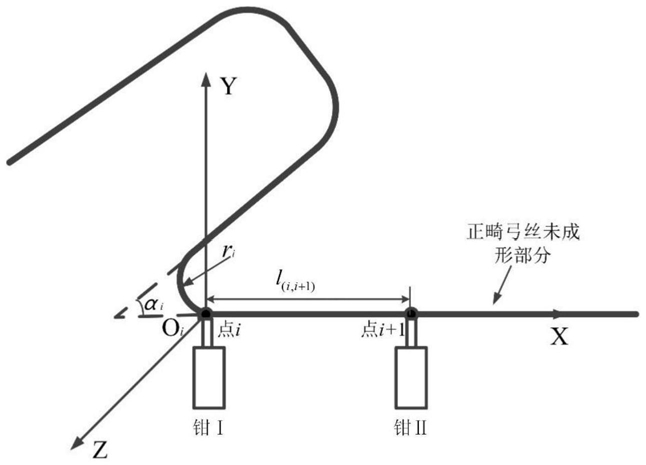

简化人手结构的功能特征模型,确定正畸弓丝上弯制点和夹紧点的坐标位置,进而确定简化人手结构的功能特征模型与正畸弓丝的相对位置关系,具体为在正畸弓丝坐标系OiXYZ下,人手弯制正畸弓丝运动轨迹,即简化人手结构的功能特征模型的轨迹,在XOiY平面内参数化表示,简化人手结构的功能特征模型包括主要代替关键手指控制正畸弓丝进行弯制动作的钳Ⅰ和主要代替正畸钳负责弯制点的夹紧的钳Ⅱ,钳Ⅰ的轨迹的特征参数由第i个弯制点的弯制角度αi和弯制圆弧曲率半径ri表示;钳Ⅱ的轨迹的特征参数由相邻两个弯制点在正畸弓丝上的距离表示,在第i+1个弯制点处,由人手弯制正畸弓丝运动轨迹特征参数:第i个弯制点到第i+1个弯制点在正畸弓丝上的距离l(i,i+1)、弯制角度αi+1和弯制圆弧曲率半径ri+1表示的特征模型为步骤二:

以人手弯制正畸弓丝的每步弯制运动为一个单元,基于人手弯制正畸弓丝运动轨迹模型,确定弯折的角度,获得正畸弓丝的空间姿态信息,建立人手弯制正畸弓丝单元运动模型Point Ai=[l(i-1,i),αi,ri,λi],在正畸弓丝坐标系下OiXYZ下,αi表示弯制点Ai的弯制成形角度,l(i-1,i)表示第i-1个弯制点到第i个弯制点在正畸弓丝上的距离,ri代表弯制圆弧的曲率半径,λi表示正畸弓丝的弯制表面即OiXY平面或OiYZ平面或OiXZ平面;

步骤三:

将弯制正畸弓丝第二序列曲的多个弯制点的人手弯制正畸弓丝运动单元模型,利用集合来表示,集合中弯制点顺序是按照手工弯制成形的弯制点顺序进行排列的,弯制点的集合表示为HandA=(Point A0,Point A1,Point A2,…),A表示第二序列曲的类型,A0表示第二序列曲第一个弯制点;HandA表示第二序列曲A的人手弯制正畸弓丝运动轨迹信息集。
