专利号: 2019103570739
申请人: 万秀芬
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

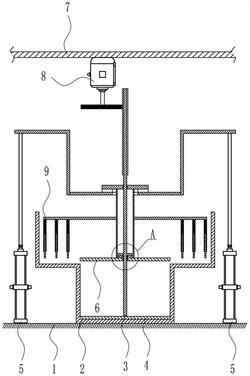

1.一种聚氯乙烯再生预处理设备,包括有罐体(2),其特征在于,还包括有转轴(3)、转板(4)、高度调节机构(5)、压板(6)、安装架(7)、驱动机构(8)、分散机构(9)、第一环形齿条(10)和第二环形齿条(11);地面(1)上放置有罐体(2),地面(1)上固接有高度调节机构(5),高度调节机构(5)上固接有分散机构(9)和压板(6),分散机构(9)和压板(6)均位于罐体(2)内,压板(6)顶部固接有第二环形齿条(11);地面(1)上方设有安装架(7),安装架(7)底部固接有驱动机构(8),驱动机构(8)上设有转轴(3),转轴(3)穿过第二环形齿条(11)和压板(6),转轴(3)上固接有第一环形齿条(10)和转板(4),第一环形齿条(10)位于第二环形齿条(11)的上方,转板(4)位于罐体(2)内,且位于压板(6)的下方;

高度调节机构(5)包括有液压缸(51)、第一连杆(52)、圆盘(53)、第一安装板(54)、滑块(55)和第二连杆(56);地面(1)上两侧均固接有液压缸(51),罐体(2)位于两液压缸(51)之间;液压缸(51)顶部固接有第一连杆(52),两第一连杆(52)之间固接有圆盘(53),滑块(55)与圆盘(53)滑动连接,滑块(55)顶部固接有第一安装板(54),转轴(3)穿过第一安装板(54)和圆盘(53);第一安装板(54)底部两侧均固接有第二连杆(56),两第二连杆(56)底部固接有压板(6),第二连杆(56)远离转轴(3)的一侧固接有分散机构(9);

驱动机构(8)包括有电机(81)和齿轮(82);安装架(7)底部固接有电机(81),电机(81)的输出轴上固接有齿轮(82),齿轮(82)与转轴(3)的第一段(31)啮合;

分散机构(9)包括有第二安装板(91)、弹性件(92)、套筒(93)和分散杆(94);第二连杆(56)远离转轴(3)的一侧固接有第二安装板(91),第二安装板(91)底部固接有多个套筒(93),分散杆(94)通过弹性件(92)与套筒(93)内顶部连接,且分散杆(94)位于套筒(93)内。

2.根据权利要求1所述的一种聚氯乙烯再生预处理设备,其特征在于,所述安装架(7)的材质为314钢。

3.根据权利要求2所述的一种聚氯乙烯再生预处理设备,其特征在于,所述弹性件(92)为弹簧。
