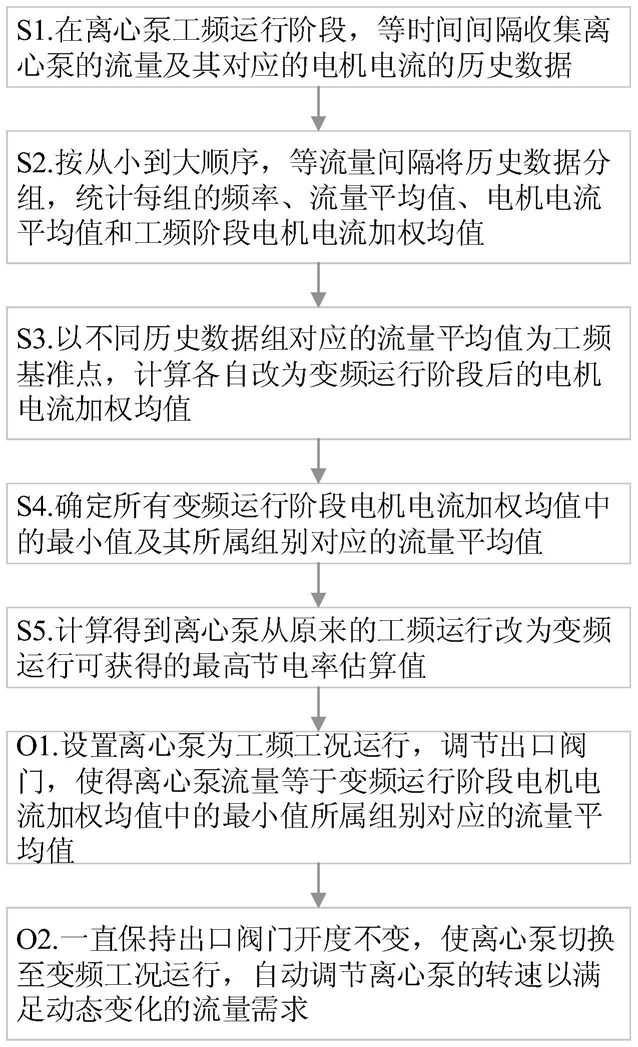

1.一种离心泵变频改造的节电率估算方法,其特征在于包括如下顺序的步骤:
(1)在改造前的离心泵工频运行阶段,按照相等的时间间隔依次收集离心泵的流量Q及其对应的电机电流I的历史数据;
(2)按照相等的流量间隔,将离心泵的流量-电机电流历史数据最小流量Qmin至最大流量Qmax划分为N组,其中,N为大于10的正整数,统计每组数据的频率fi及每组数据中的流量平均值 和电机电流平均值 并计算工频运行阶段的电机电流加权均值(3)以第k组历史数据对应的流量平均值 为工频基准流量运行点,离心泵改为变频运行阶段后,计算为达到所有组历史数据流量平均值所期望得到的电机电流加权均值依次取k=1,2,3,…N,得到所有不同k值所对应的变频运行阶段电机电流加权均值(4)比较并获得所有变频运行阶段电机电流加权均值 中的最小值 及其所对应的k值Kc,找出第Kc组历史数据对应的流量平均值(5)计算得到离心泵从原来的工频运行改为变频运行可获得的最高节电率估算值为:其中, 为步骤(4)得到的变频运行阶段电机电流加权均值 中的最小值, 为步骤(2)得到的工频运行阶段每组数据中的电机电流平均值。
2.根据权利要求1所述离心泵变频改造的节电率估算方法,其特征在于:步骤(3)中,离心泵改为变频运行阶段后,为达到所有组历史数据流量平均值所期望得到的电机电流加权均值 的计算式如下:式中,fi为步骤(2)统计得到的第i组数据的频率值, 为第k组数据的电机电流平均值,为第i组数据的流量平均值, 为第k组数据的流量平均值。
3.一种基于权利要求1所述离心泵变频改造的节电率估算方法的变频设置方法,其特征在于包括如下步骤:(a)设置离心泵为工频工况运行,调节出口阀门,使得离心泵的流量为 其中, 为步骤(4)获得的第Kc组历史数据对应的流量平均值;
(b)一直保持出口阀门开度不变,使离心泵切换至变频工况运行,自动调节离心泵的转速以满足动态变化的流量需求。
