专利号: 2019103589792
申请人: 洛阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

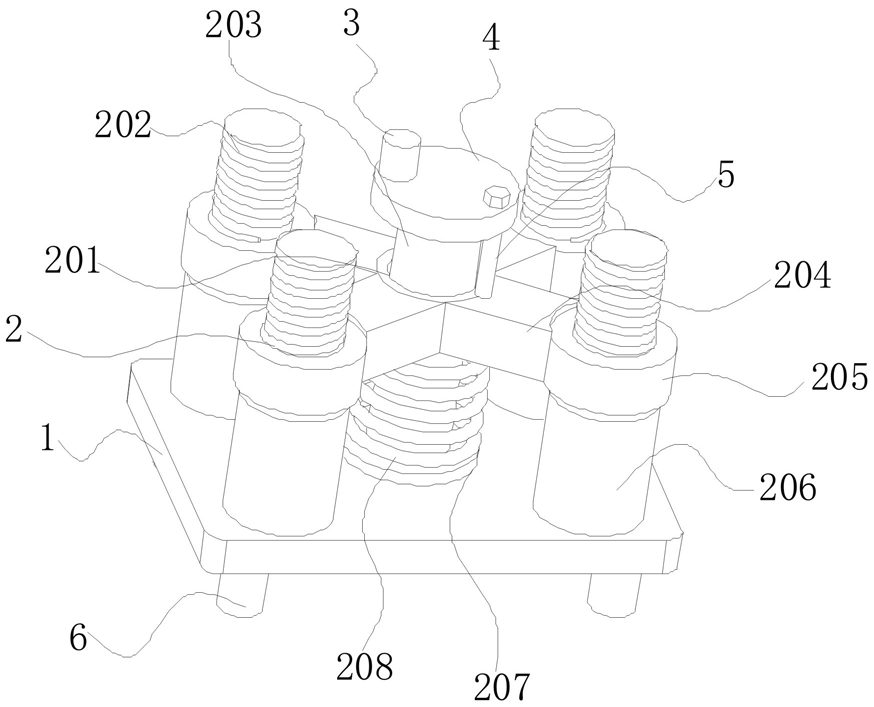

1.一种土木工程施工用锚固结构,包括固定板(1)和稳定调节机构(2),其特征在于:所述稳定调节结构(2)安装于固定板(1)的上表面,所述稳定调节机构(2)包括螺环(201)、固定螺柱(202)、螺纹柱(203)、连接杆(204)、固定环(205)、固定筒(206)、轴承(207)、扭力弹簧(208)、活动板(209)、限位板(210)、凹孔(211)、滑槽(212)、滑块(213)和稳定柱(214),两组相对称的固定筒(206)均固定安装于固定板(1)的上表面,两组固定螺柱(202)分别设置于两组固定筒(206)的内部,两组活动板(209)分别设置于两组固定筒(206)的内部,且活动板(209)的上表面与固定螺柱(202)的底面固定连接,两个滑槽(212)开设于固定筒(206)的内部,两个滑块(213)分别卡接在两个滑槽(212)的内部,两个滑块(213)相互靠近的一端均与活动板(209)的外表面固定连接,稳定住(214)固定安装于固定筒(206)的内底壁,凹孔(211)开设于固定螺柱(202)的底面,稳定柱(214)的顶端贯穿活动板(209)并延伸至凹孔(211)的内部,限位板(210)设置于凹孔(211)的内部,且限位板(210)的底面与稳定柱(214)的上表面固定连接,固定螺柱(202)的顶端贯穿固定筒(206)并延伸至固定筒(206)的外部;

所述轴承(207)固定镶嵌于固定板(1)的上表面,螺纹柱(203)的顶端与轴承(207)的内圈固定连接,扭力弹簧(208)缠绕于螺纹柱(203)的外表面,扭力弹簧(208)的底端与固定板(1)的上表面固定连接,扭力弹簧(208)的顶端与螺纹柱(203)的外表面固定连接,螺环(201)套设于螺纹柱(203)的外表面,且螺环(201)的内圈与螺纹柱(203)的外表面螺纹连接,两组连接杆(204)相互靠近的一端均与螺环(201)的外表面固定连接,两组固定环(205)分别套设于固定螺栓(202)的外表面,且固定环(205)的内圈与固定螺栓(202)的外表面固定连接,两组连接杆(204)相互远离的一端分别与两组固定环(205)的外表面固定连接。

2.根据权利要求1所述的一种土木工程施工用锚固结构,其特征在于:所述螺纹柱

(203)的顶端固定连接有转盘(4),所述转盘(4)底面的大小大于螺纹柱(203)顶端的大小。

3.根据权利要求2所述的一种土木工程施工用锚固结构,其特征在于:所述转盘(4)的

上表面固定连接有手柄(3),所述手柄(3)的外表面呈粗糙状。

4.根据权利要求3所述的一种土木工程施工用锚固结构,其特征在于:所述手柄(3)的

一侧设置限位螺柱(5),所述限位螺柱(5)的底端贯穿转盘(4)并与连接杆(204)的上表面螺纹连接。

5.根据权利要求1所述的一种土木工程施工用锚固结构,其特征在于:所述固定板(1)

的底面的四个边角处均固定连接有限位杆(6),每个所述限位杆(6)的底端均呈尖角状。

6.根据权利要求1所述的一种土木工程施工用锚固结构,其特征在于:所述螺纹柱

(203)位于两组固定筒(206)之间,且螺纹柱(203)与固定筒(206)位于同一水平高度。
