专利号: 2019103590817
申请人: 马鞍山邦德医疗器械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-05-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

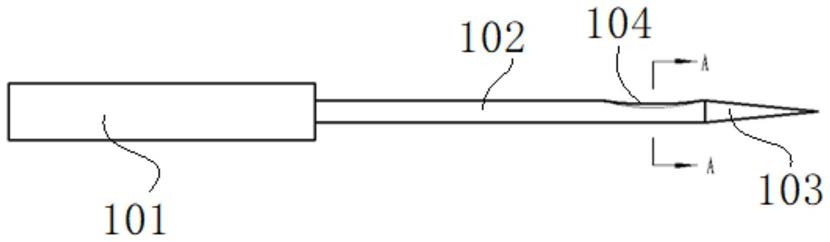

1.一种喂药针针刀的专用磨削工装,其特征在于:所述喂药针针刀包括依次连成一体且均为实芯的针柄(101)、针身(102)、针尖(103)以及在针身(102)上,并靠近针尖(103)处的储药槽(104);所述针尖(103)使用专用磨削工装磨削,所述专用磨削工装包括专用夹具和磨削安装工装(4);其中:所述专用夹具由形状相匹配的两个半模(1)合模后组成,所述半模(1)包括沿半模(1)长度方向开设在半模(1)合模面的调整槽(10)以及使合模后的两个半模(1)保持相对静止的状态的紧固机构(11);

所述磨削安装工装(4)包括安装槽三(40)和工件支撑面二(41);所述安装槽三(40)为磨削安装工装(4)的上表面向下的开槽,形状与半模(1)形状相匹配;所述工件支撑面二(41)位于安装槽三(40)左侧的磨削安装工装(4)上表面,并与半模(1)合模后的左端合模面(14)相平。

2.根据权利要求1所述的喂药针针刀的专用磨削工装,其特征在于:所述半模(1)还包括位于调整槽(10)右侧半模(1)合模面向下开槽的限位槽(12)和形状与限位槽(12)相匹配且高出限位槽(12)深度的纵向限位阶(120)。

3.根据权利要求1所述的喂药针针刀的专用磨削工装,其特征在于:所述半模(1)还包括位于调整槽(10)左侧半模(1)合模面向下开槽的缓解应力槽(13)。

4.根据权利要求2所述的喂药针针刀的专用磨削工装,其特征在于:还包括安装工装(2),所述安装工装(2)包括安装槽一(20)和工件支撑面一(21);所述安装槽一(20)为安装工装(2)上表面向下的开槽;所述工件支撑面一(21)位于安装槽一(20)左侧的安装工装(2)上表面,并与半模(1)置入安装槽一(20)后的左端合模面(14)相连接。

5.根据权利要求4所述的喂药针针刀的专用磨削工装,其特征在于:还包括拆卸工装(3);所述拆卸工装(3)包括由拆卸工装(3)上表面向下开槽的安装槽二(30)。

6.根据权利要求5所述的喂药针针刀的专用磨削工装,其特征在于:所述磨削安装工装(4)还包括角度调节杆(42);所述工件支撑面二(41)与半模(1)置入安装槽一(20)后的左端合模面(14)相平;所述角度调节杆(42)为细长杆状体,安装在工件支撑面二(41)上,安装方向与安装槽三(40)中放置半模(1)的长度方向相平行;所述安装槽一(20)、安装槽二(30)、安装槽三(40)形状均与半模(1)形状相匹配。

7.根据权利要求6所述的喂药针针刀的专用磨削工装,其特征在于:所述磨削安装工装(4)还包括置入角度调节杆(42)的安装槽四(420);所述安装槽四(420)开设于工件支撑面二(41)表面,方向与角度调节杆(42)安装方向一致,形状与角度调节杆(42)形状相匹配。

8.根据权利要求6所述的喂药针针刀的专用磨削工装,其特征在于:所述安装工装(2)还包括限位凸起(22),其垂直并连接于工件支撑面一(21)的左端缘;所述工件支撑面一(21)与放置在安装槽一(20)中的半模(1)的左端合模面(14)在同一平面。

9.一种权利要求1所述喂药针针刀的批量磨削加工方法,其特征在于:步骤为:

步骤一、喂药针针刀的批量摆放:将喂药针针刀针身(102)放置时沿垂直于一半模(1)的调整槽(10)长度方向放置,针体在合模面上放置排成一排后,用一平面板在调整槽(10)中向针体露出端推送针身(102),直到平面板碰到调整槽(10)的侧壁,针身(102)待加工的远端露出在专用夹具外;

步骤二、喂药针针刀的批量固定:将另一半模(1)与步骤一的半模(1)合模,并通过紧固机构(11)将两半模(1)紧固连接;

步骤三、喂药针针刀的批量磨削:将装有批量喂药针针刀的专用夹具放置在安装槽三(40)中,调节磨削装置的砂轮位置,砂轮在运转、平移的同时,对专用夹具上露出的针身(102)端部依次进行批量磨削。

10.一种权利要求4所述喂药针针刀的批量磨削加工方法,其特征在于:步骤为:

步骤一、喂药针针刀的批量摆放:将一半模(1)放置在安装槽一(20)中,喂药针针刀针身(102)垂直于调整槽(10)长度方向放置在合模面及工件支撑面一(21)上,排成一排;用一平面板在调整槽(10)中向针体露出端推送针身(102),直到平面板碰到调整槽(10)的侧壁,针身(102)待加工的远端露出在专用夹具外;

步骤二、喂药针针刀的批量固定:将另一半模(1)与步骤一的半模(1)合模,合模时,两半模(1)的限位阶(120)和限位槽(12)分别相互契合,并通过紧固机构(11)将两半模(1)紧固连接;

步骤三、喂药针针刀的批量磨削:将装有批量喂药针针刀的专用夹具放置在安装槽三(40)中,调节磨削装置的砂轮位置,砂轮在运转、平移的同时,对专用夹具上露出的针身(102)端部依次进行批量磨削。
