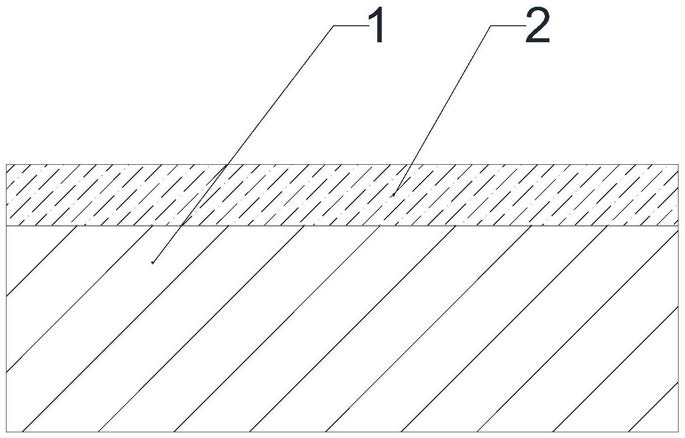

1.一种柔性基复合衬底,其特征在于,所述的复合衬底包括一层柔性有机聚合物层(1)以及与柔性有机聚合物层(1)粘结固化并且成为一个整体的单晶薄片(2);
所述柔性基复合衬底的制备方法包括以下步骤:
(S.1)旋涂:将有机聚合物溶液主剂与固化剂按一定比例混合后旋涂于玻璃基片,形成柔性薄膜;
(S.2)半固化:将柔性薄膜固化至半固化状态;
(S.3)复合固化:将单晶薄片转移至半固化状态的柔性薄膜表面,待固化完全后,将柔性薄膜以及粘结在其表面的单晶薄片从玻璃基底剥离,得到柔性基复合衬底。
2.根据权利要求1所述的一种柔性基复合衬底,其特征在于,所述的柔性有机聚合物层(1)中的有机聚合物为聚二甲基硅氧烷、聚对苯二甲酸乙二醇酯、聚苯乙烯、聚四氟乙烯或者聚丙烯酸酯中的一种。
3.根据权利要求1或2所述的一种柔性基复合衬底,其特征在于,所述的柔性有机聚合物层(1)的厚度为10 500μm。
~
4.根据权利要求1所述的一种柔性基复合衬底,其特征在于,所述的单晶薄片(2)为单晶硅片、氧化镁、云母或者压电单晶中的一种。
5.根据权利要求4所述的一种柔性基复合衬底,其特征在于,所述的压电单晶为PZT、PMN-PT或BTO中的一种。
6.根据权利要求1或4所述的一种柔性基复合衬底,其特征在于,所述的单晶薄片(2)的厚度为0.5 50μm。
~
7.根据权利要求1所述的一种柔性基复合衬底,其特征在于,所述的步骤(S.1)中有机聚合物主剂溶液的固含量为50 90%,其与固化剂之间的重量比为100:(0 10)。
~ ~
8.根据权利要求1或7所述的一种柔性基复合衬底,其特征在于,所述的固化剂为道康宁Sylgard184固化剂、二月桂酸二丁基锡或者聚异氰酸酯固化剂中的一种。
9.根据权利要求1所述的一种柔性基复合衬底,其特征在于,所述的步骤(S.2)以及步骤(S.3)中固化温度为50 300℃,固化时间总和为5 60min。
~ ~
