专利号: 2019103651986
申请人: 江苏麦格美节能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

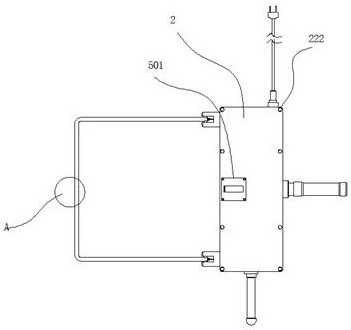

1.一种泡沫模板浇筑建筑物废料剥离器,其特征在于:包括一底座,在所述底座的上端设置有一可拆除的盒盖,在所述底座的左侧位置处对称设置有两个插口,通过所述插口配合有不锈钢材质的基座,所述基座靠近所述底座的那一侧焊接有插片,所述插片插入至所述插口内后与所述底座之间配合有第一螺丝,在所述基座的顶部加工有一直角槽,在两个所述基座之间装配有铜制的电热杆,所述电热杆为“门”字形,所述电热杆插入至所述直角槽内,所述电热杆的两端均焊接有旋转轴,所述旋转轴插入至所述直角槽的内壁,所述电热杆可沿着旋转轴进行旋转,在所述基座的底部位置处竖向贯穿设置有一孔,所述孔与所述直角槽贯通,在所述孔内安插有一锁杆,所述电热杆的外壁处加工有一锁孔,所述锁杆向上插入至所述锁孔内,所述锁杆的下端加工有一拉环,所述锁杆的外壁处设置有挡圈,在所述锁杆的外部套设有一弹簧,所述弹簧相抵在所述挡圈与所述直角槽的槽底之间,在所述弹簧的反弹力作用下所述锁杆向上插入至所述锁孔内,此时所述电热杆处于水平状态,当所述电热杆沿着旋转轴旋转至垂直所述直角槽的下端面时,所述锁杆限位在所述电热杆的左侧,此时所述电热杆无法逆时针旋转,所述锁孔设置于所述旋转轴的左侧位置处,并且所述锁孔与所述锁杆之间过渡配合,配合间隙小于0.1mm 0.25mm,在所述电热杆内套设有电热~丝,电热丝采用220V供电,功率为1200 3000W,在所述底座的后端面处插入有一电源线,在~

所述盒盖的顶部安装有一控制所述电热丝的开关,所述开关配合所述电源线,在所述底座的右端位置处注塑形成有一主把手,在所述底座的前端位置处注塑形成有副把手。

2.根据权利要求1所述的泡沫模板浇筑建筑物废料剥离器,其特征在于:所述盒盖与所述底座之间配合有螺丝。

3.根据权利要求1所述的泡沫模板浇筑建筑物废料剥离器,其特征在于:所述电热杆的壁厚为0.35mm 0.45mm。

~

4.根据权利要求1所述的泡沫模板浇筑建筑物废料剥离器,其特征在于:在所述底座的底部位置处竖向贯穿设置有多个散热用的槽。

5.根据权利要求1所述的泡沫模板浇筑建筑物废料剥离器,其特征在于:在所述底座的左侧位置处对称设置有两个L形的支架板,两块所述支架板位于两个所述基座之间,所述支架板与所述底座之间配合有第一螺丝,在两块所述支架板之间安插有轴杆,所述轴杆与所述支架板之间装配有轴承,在所述轴杆上、位于两块所述支架板之间固定装配有一破除泡沫模板用的破碎装置,所述轴杆上键连接有带轮,在所述底座的内部固定安装有一电机,所述电机采用220V供电,所述电机的输出端键连接有第一带轮,所述带轮与所述第一带轮之间配合有传动带,所述电源线连接所述电机,在所述电源线上连接有一控制所述电源开启/关闭的第一开关。

6.根据权利要求5所述的泡沫模板浇筑建筑物废料剥离器,其特征在于:所述传动带为平带或V带。

7.根据权利要求5所述的泡沫模板浇筑建筑物废料剥离器,其特征在于:所述破碎装置包括一空心的不锈钢材质的筒体,所述轴杆穿过所述筒体,并且与筒体之间焊接固定,在所述筒体的外壁处加工有滚花部分,在破除残余的泡沫材料时,通过滚花部分对残余的泡沫材料进行打磨去除。

8.根据权利要求5所述的泡沫模板浇筑建筑物废料剥离器,其特征在于:所述破碎装置包括一空心的不锈钢材质的筒体,所述轴杆穿过所述筒体,并且与筒体之间焊接固定,在所述筒体的外壁处均布有孔,在所述孔内安插有钢制的刷毛,每个所述孔内的刷毛数量为10~

20根,所述刷毛插入所述孔内后锡焊固定,所述刷毛延伸至所述孔外部的长度为10mm~

20mm。

9.根据权利要求5所述的泡沫模板浇筑建筑物废料剥离器,其特征在于:所述破碎装置包括一空心材质的筒体,所述轴杆穿过所述筒体,并且与筒体之间焊接固定,所述筒体的外壁处环形设置有多个条形槽,在所述条形槽内卡入有弹簧钢材质的薄片,所述薄片远离远离所述条形槽的那一端处加工形成有多根刷条,所述薄片与所述条形槽之间点焊固定。
