1.一种黄光发射荧光材料，其特征在于，该荧光材料的基体材料的分子式为Ce/Mn: NaY0.2Gd0.8F4，在基体材料的表面带有羧基官能团；该荧光pH探针材料在紫外光254nm激发波长条件下，Mn2+呈现宽带发射，中心发射波长为550nm，呈现出较强的黄光发射；随着pH从3增大到10，Mn2+离子的发光强度呈线性减弱。

2.根据权利要求1所述的一种黄光发射荧光材料，其特征在于，所述的羧基官能团为柠檬酸提供。

3.权利要求1所述的荧光材料的制备方法，其特征在于，该方法包括以下的步骤：

1）将0.3-0.78毫摩尔硝酸钆，0.1-0.2毫摩尔硝酸钇，0.1-0.3毫摩尔硝酸铈，0.02-0.1毫摩尔硝酸锰，1-4毫摩尔氯化钠，与2-4毫摩尔柠檬酸三钠加入到4-10毫升H2O中，搅拌10-

15分钟得到透明溶液A；

2）将20毫升乙二醇加入到溶液A中，继续搅拌20-30分钟；

3）在步骤2）获得的溶液中加入3-5毫摩尔氟化铵，继续搅拌30-60分钟，得到半透明乳浊液；

4）将步骤3）获得的溶液转移到50毫升高温反应釜中，置于鼓风加热箱中，在100-180 ℃反应5-12小时，随炉冷却后得到产物；

5）将步骤4）获得的产物用乙醇和去离子水离心洗涤，在真空冷冻干燥箱内干燥1-3小时得到最终产物。

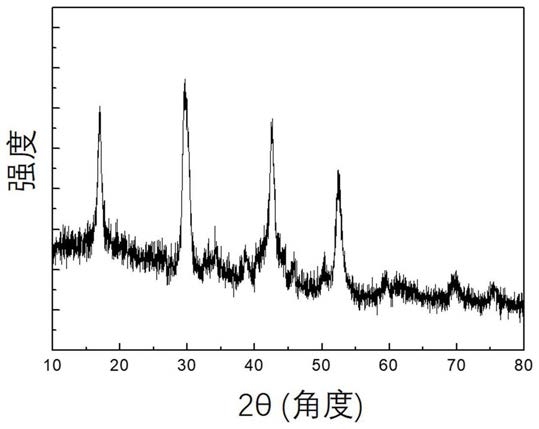

4.权利要求1所述的荧光材料用于pH检测中的应用。

5.一种荧光pH探针，其特征在于，该探针包括权利要求1所述的荧光材料。

6.一种pH检测装置，其特征在于，该装置包括权利要求4所述的荧光pH探针。
