专利号: 2019103673519
申请人: 浙江国信房地产营销策划有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2025-03-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

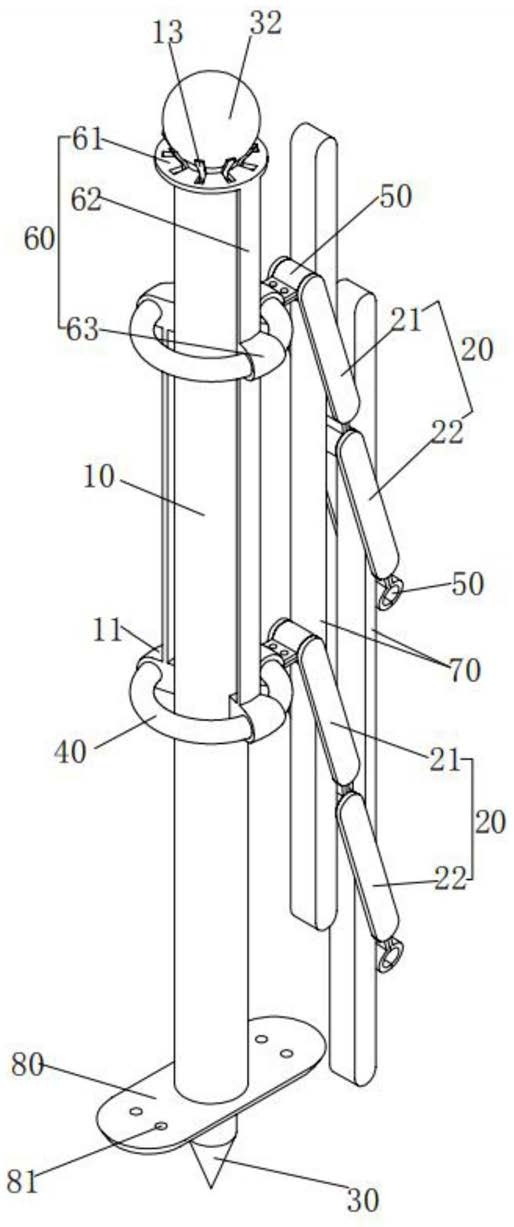

1.一种园林绿化用防护栏,包括立管(10)和设置在立管(10)上的横杆(20),立管(10)内螺纹连接有锚杆(30),锚杆(30)的底部设置有尖头,所述锚杆(30)的长度大于立管(10)的长度,所述螺纹连接的轴线与立管(10)的轴线重合,其特征在于:还包括连接环(40)和限位件(60),所述连接环(40)的轴线和立管(10)轴线重合,立管(10)上固接支撑块(11),所述支撑块(11)上设置有与连接环(40)相适配的活动孔(12),连接环(40)在所述活动孔(12)内绕立管(10)轴线转动;所述横杆(20)的两端分别设置有连接件(50),所述连接件(50)上设有活动套(51),横杆(20)上的其中一个连接件(50)的活动套(51)套设在连接环(40)上且可沿连接环(40)的周向绕立管(10)转动,横杆(20)上的另一个连接件(50)的活动套(51)用于连接其它栏杆的连接环(40);连接环(40)上设置有允许支撑块(11)和活动套(51)穿过的开口(41),所述限位件(60)包括支撑部(61)、限位部(63)以及连接限位部(63)与支撑部(61)的连接部(62),所述限位部(63)能够沿立管(10)轴向通过连接环(40)上的开口(41),支撑部(61)上设置有允许锚杆(30)穿过但不允许立管(10)穿过的通孔,锚杆(30)顶部固接有无法穿过所述通孔的压块(31),所述锚杆(30)位于所述通孔内,支撑部(61)位于压块(31)与立管(10)之间;当支撑部(61)落在立管(10)上端面上时,限位部(63)位于开口(41)内,且开口(41)的两个端面均与限位部(63)接触,所述压块(31)呈高度小于半径的球缺状,压块(31)与锚杆(30)同轴且压块(31)底面朝向锚杆(30),压块(31)的底面半径小于等于立管(10)的外径大于立管(10)的内径,压块(31)上方设置有装饰球(32),所述装饰球(32)底端固接有与锚杆(30)螺纹连接的螺纹杆(33),所述螺纹杆(33)上的螺纹与锚杆(30)上的外螺纹旋向相同。

2.根据权利要求1所述的园林绿化用防护栏,其特征在于:立管(10)的顶部固接有支撑杆(13),支撑部(61)上开有允许支撑杆(13)穿过的穿透口(64),所述穿透口(64)位于支撑部(61)上的通孔之外;当支撑杆(13)的顶面与支撑部(61)的底面平齐时,限位部(63)高于开口(41)。

3.根据权利要求2所述的园林绿化用防护栏,其特征在于:支撑杆(13)和穿透口(64)分别设置有多个且数量相同,多个支撑杆(13)和多个穿透口(64)分别以立管(10)的轴线为中心均匀的圆周分布。

4.根据权利要求1所述的园林绿化用防护栏,其特征在于:连接件(50)与横杆(20)铰接,且铰接轴线与立管(10)的轴线以及横杆(20)的长度方向垂直。

5.根据权利要求4所述的园林绿化用防护栏,其特征在于:横杆(20)在长度方向上设置为彼此分离的杆一(21)和杆二(22),杆一(21)和杆二(22)铰接相连且二者的铰接轴线与转轴轴线平行。

6.根据权利要求4所述的园林绿化用防护栏,其特征在于:连接环(40)设置至少两个,相邻两个连接环(40)上的横杆(20)之间设置有附杆(70),所述附杆(70)分别与两个横杆(20)铰接且铰接轴线与转轴轴线平行,附杆(70)上两处铰接的轴线间距与两个连接环(40)上轴套(52)的轴线间距相同。

7.根据权利要求1所述的园林绿化用防护栏,其特征在于:立管(10)的底部分别设置有固定板(80),所述固定板(80)上下表面垂直于立管(10)的长度方向,固定板(80)上设置有固定孔(81)。
