专利号: 2019103681341
申请人: 杨会武
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

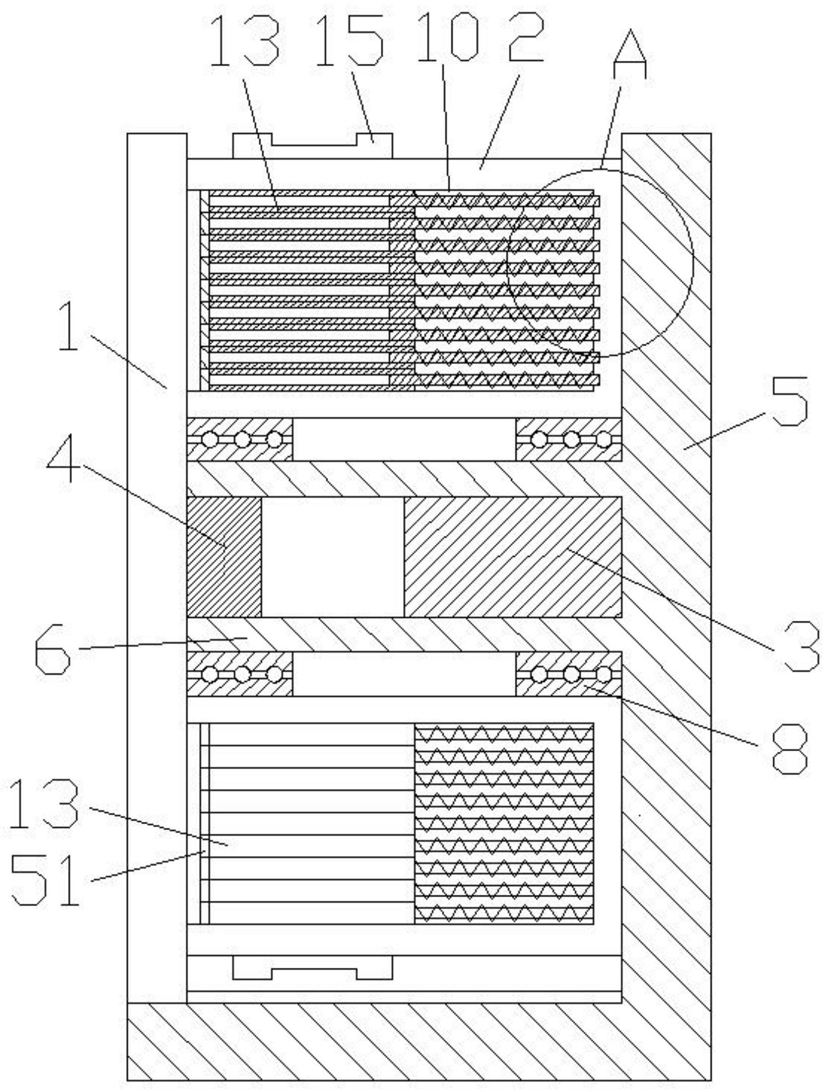

1.一种合理分配储存空间的快递储存柜,包括柜门(1)、旋转储存箱(2)、蓄电池(3)、控制箱(4)和支撑架(5),其特征是:所述支撑架(5)前端中心位置设有支撑部(6),所述支撑架(5)下端设有支撑座(7),所述支撑部(6)前后两端外侧设有第一轴承(8),第一轴承(8)外侧设有旋转储存箱(2),旋转储存箱(2)前端中心位置开有安装孔(9),所述旋转储存箱(2)内设有放置槽(10),放置槽(10)底部开有若干个均匀排布的固定孔(11),固定孔(11)内设有支撑杆(12),支撑杆(12)前端外侧设有移动杆(13),移动杆(13)后端设有压缩弹簧(14),压缩弹簧(14)位于支撑杆(12)外侧,所述旋转储存箱(2)外壁上固定连接有滚动带(15),滚动带(15)中端设有滚动齿(16),所述旋转储存箱(2)下端左右两侧设有与滚动带(15)传动连接的传动轮(17),传动轮(17)外侧设有开在支撑座内侧的旋转槽(18),所述传动轮(17)后端设有第一电机(19),第一电机(19)安装在支撑座(5)内侧;

所述旋转储存箱(2)前端设有柜门(1),所述柜门(1)前端中心位置设有触摸控制屏(20),触摸控制屏(20)右端设有开在柜门(1)上的储存口(21),储存口(21)后端设有开在柜门(1)上的安装槽(22),安装槽(22)前端上侧设有水平安装的第一支撑杆(23),第一支撑杆(23)后端设有第二丝杆(24),所述安装槽(22)前端下侧设有水平安装的第一丝杆(25),第一丝杆(25)后端设有固定连接在安装槽(22)左右两壁上的第二支撑杆(26),所述第一丝杆(25)外侧设有第一丝杆螺母(27),第一丝杆螺母(27)外侧设有第一运动块(28),所述第一运动块(28)前端固定连接有右封闭块(29),右封闭块(29)上端后侧固定连接有第二运动块(30),第二运动块滑动(30)连接在第一支撑杆(23)外侧,所述右密封块(29)右端设有第一折叠帘(31),第一折叠帘(31)右端固定连接在安装槽(22)右壁,所述第二丝杆(24)外侧设有第二丝杆螺母(32),第二丝杆螺母(32)外侧设有第三运动块(33),所述第三运动块(33)前端固定连接有左封闭块(34),左封闭块(34)下端后侧固定连接有第四运动块(35),第四运动块(35)滑动连接在第二支撑杆(26)外侧,所述左密封块(34)左端设有第二折叠帘(36),第二折叠帘(36)左端固定连接在安装槽(22)左壁,所述第二支撑杆(26)后端左侧设有竖直安装的第三支撑杆(37),第三支撑杆(37)外侧滑动连接有第五运动块(38),第五运动块(38)前端固定连接有上封闭块(39),上封闭块(39)上端设有第三折叠帘(40),第三折叠帘(40)上端固定连接在安装槽(22)上壁,所述上封闭块(39)右端后侧固定连接有第六运动块(41),第六运动块(41)内设有第三丝杆螺母(42),第三丝杆螺母(42)内侧设有第三丝杆(43),所述第三丝杆(43)上下两端转动连接在安装槽(22)的上下两壁,所述第三丝杆(43)后端设有第四支撑杆(44),所述第四支撑杆(44)外侧滑动连接有第七运动块(45),第七运动块(45)前端固定连接有下封闭块(46),下封闭块(46)下端设有第四折叠帘(47),第四折叠帘(47)下端固定连接在安装槽(22)下壁,所述下封闭块(46)左端后侧固定连接有第八运动块(48),第八运动块(48)内侧设有第四丝杆螺母(49),第四丝杆螺母(49)内设有第四丝杆(50),第四丝杆(50)的上下两端转动连接在安装槽(22)的上下两壁,所述第一丝杆(25)和第二丝杆(24)左端设有第二电机(59),所述第三丝杆(43)和第四丝杆(50)下端设有第三电机(60)。

2.根据权利要求1所述的一种合理分配储存空间的快递储存柜,其特征是:所述移动杆(13)前端设有弹性层(51)。

3.根据权利要求1所述的一种合理分配储存空间的快递储存柜,其特征是:所述储存口(21)前端上侧设有连接板(52),连接板(52)下端设有扫描仪(53),所述储存口(21)前端下侧设有放置板(54),所述放置板(54)下端设有固定连接在柜门(1)外侧的加强板(55)。

4.根据权利要求1所述的一种合理分配储存空间的快递储存柜,其特征是:所述支撑部(6)内侧中心位置开有安装槽(56),安装槽(56)前端设有控制箱(4),所述安装槽(56)后端设有蓄电池(3)。

5.根据权利要求1所述的一种合理分配储存空间的快递储存柜,其特征是:所述触摸控制屏(20)上端设有遮阳棚(57),所述柜门(1)、旋转储存箱(2)和支撑架(5)上端设有挡雨棚(58)。
