专利号: 2019103684528
申请人: 洛阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种离散介质压力测量的误差修正方法,其特征在于,包括以下步骤:S1、采用压力传感器测得离散介质颗粒的压力值X;

S2、测量离散介质颗粒的等效投影面积平均粒径d;

S3、通过离散介质颗粒的等效投影面积平均粒径d计算获得离散介质颗粒的有效投影面积Sk;

S4、通过离散介质颗粒的等效投影面积平均粒径d以及离散介质颗粒的有效投影面积Sk,计算获得离散介质在压力传感器感压膜片上的分布密度n;

a

S5、通过分布密度n和公式δ=b·n+c,计算获得压力测量值的相对误差δ;其中a、b、c为待定常数,与步骤S1中采用的压力传感器相关,a、b、c的确定是通过不同分布密度n与该压力传感器压力测量值的相对误差δ的变化规律拟合得到;

S6、通过相对误差δ,计算获得误差修正之后的压力测量值Xc。

2.如权利要求1所述的离散介质压力测量的误差修正方法,其特征在于,所述步骤S2中d的测量方法有:筛分法、沉降法、激光法、电阻法和显微图像法。

3.如权利要求1所述的离散介质压力测量的误差修正方法,其特征在于,所述步骤S3中Sk=πd2/4。

4.如权利要求1所述的离散介质压力测量的误差修正方法,其特征在于,所述步骤S4中

5.如权利要求1所述的离散介质压力测量的误差修正方法,其特征在于,所述步骤S6中

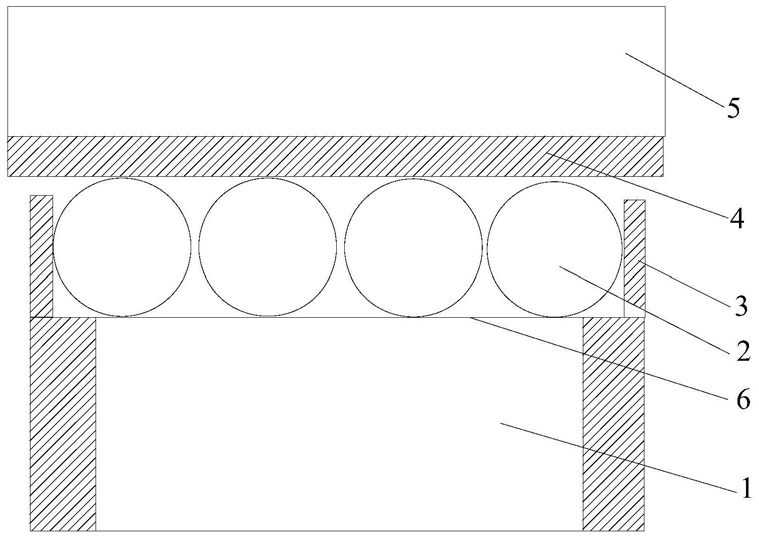

6.如权利要求1所述的离散介质压力测量的误差修正方法,其特征在于,所述步骤S5中a、b、c的确定方法具体如下:S501、建立模拟实验装置,所述模拟实验装置包括压力传感器(1)、钢珠(2)、限位环(3)、橡胶垫(4)和加载装置(5),所述钢珠(2)放置在压力传感器(1)的感压膜片(6)上,所述限位环(3)沿压力传感器(1)感压膜片(6)的周向设置,加载装置(5)位于钢珠(2)上方,橡胶垫(4)位于加载装置(5)与钢珠(2)之间,加载装置(5)用于给钢珠施加压力;

S502、选择多组不同直径的钢珠,计算获得不同的颗粒分布密度n;

S503、分别进行两种加载试验:1)通过更换不同直径的钢珠模拟离散介质的颗粒性状,使用步骤S501中的模拟实验装置对压力传感器进行点荷载加载,获得与不同直径的钢珠所对应的多组压力传感器读数;2)在同等压力大小的前提下,使用液压标定装置对压力传感器进行液压加载,获得压力传感器读数;将两种加载实验下的压力传感器读数进行对比,获得相对误差δ;

S504、将数据整理并拟合,获得与此压力传感器相关的常数a、b、c。
