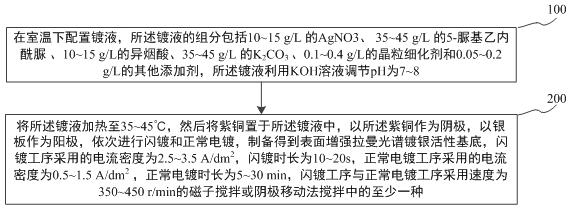

1.一种表面增强拉曼光谱镀银活性基底的制备方法，其特征在于，所述方法包括：在室温下配置镀液，所述镀液的组分包括10~15 g/L 的AgNO3、 35~45 g/L 的5-脲基乙内酰脲、10 15 g/L的异烟酸、35 45 g/L 的K2CO3、0.1 0.4 g/L的晶粒细化剂和0.05 0.2g/~ ~ ~ ~L的添加剂，所述镀液利用KOH溶液调节pH为7.0 8.0，所述晶粒细化剂为硫代氨基甲酰胺或~邻氨基苯甲酰胺中的至少一种，所述添加剂为聚乙二醇、聚乙二醇辛基苯基醚或烷基酚聚氧乙烯醚中的至少一种；

将所述镀液加热至35 45°C，然后将紫铜置于所述镀液中，以所述紫铜作为阴极，以银~板作为阳极，依次进行闪镀和正常电镀，制备得到表面增强拉曼光谱镀银活性基底，闪镀工序采用的电流密度为2.5 3.5 A/dm2，闪镀时长为10 20 s，正常电镀工序采用的电流密度~ ~为0.5 1.5 A/dm2 ，正常电镀时长为5 30 min，闪镀工序与正常电镀工序采用速度为350~ ~ ~

450 r/min的磁子搅拌或阴极移动法搅拌中的至少一种，所述表面增强拉曼光谱镀银活性基底表面银晶粒的尺寸为20±10 nm，形状为球形。

2.根据权利要求1所述的方法，其特征在于，所述银板与所述紫铜的面积比为9 25：1。

~

3.根据权利要求1所述的方法，其特征在于，所述将所述镀液加热至35 45°C，然后将紫~铜置于所述镀液中的步骤之前，还包括：

在40 45°C的温度条件下，将紫铜置于无水乙醇中超声清洗10 15min后，使用去离子水~ ~清洗。

4.根据权利要求3所述的方法，其特征在于，所述方法还包括：在40 50°C的温度条件下，将超声清洗后的所述紫铜置于除油液中进行阴极电化学脱~脂处理4 6 min后，使用去离子水清洗，阴极电化学脱脂处理工序采用的电流密度为3 5A/~ ~dm2。

5.根据权利要求4所述的方法，其特征在于，所述方法还包括：在40 50°C的温度条件下，将阴极电化学脱脂处理后的所述紫铜置于抛光液中进行阳~极电解抛光处理后，使用去离子水清洗，阳极电解抛光处理工序采用的电流密度为6 10 A/~dm2。

6.根据权利要求4所述的方法，其特征在于，所述除油液的组分包括12 15 g/L的氢氧~化钠、50 60 g/L的碳酸钠和50 60 g/L的磷酸钠。

~ ~
