1.一种TaON@Ni@石墨烯三元异质结光催化材料的制备方法，其特征在于包括以下步骤：步骤一：制备TaON@Ni(OH)2核壳结构材料

首先在冰浴下将氯化镍(NiCl2)及TaON依次溶解在去离子水中，混合均匀后得到混合液；然后将NaBH4粉末加入上述混合液中，在冰浴及磁力搅拌条件下反应15-24小时，所得产物抽滤并用去离子水洗涤至滤液成中性，最后干燥得到TaON/Ni(OH)2核壳结构材料；

步骤二：TaON@Ni@石墨烯三元异质结构的制备

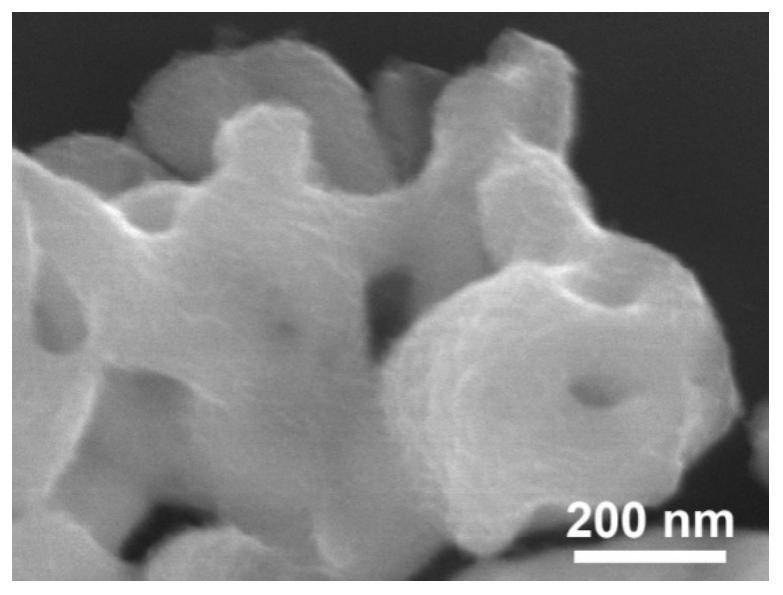

将上述预制备的TaON/Ni(OH)2材料均匀平铺在石英舟内，然后将石英舟放入化学气相沉积(CVD)管式炉石英管中，向石英管中通入氢氩混合气体，然后升温至900～950℃，再通入碳源甲烷(CH4)气体生长石墨烯，在900～950℃下生长3～10min，然后快速冷却至室温，所得黑色粉末即为TaON@Ni@石墨烯。

2.如权利要求1所述的一种TaON@Ni@石墨烯三元异质结光催化材料的制备方法，其特征在于步骤一所述的NiCl2与TaON的摩尔比为0.05～0.2：2。

3.如权利要求1所述的一种TaON@Ni@石墨烯三元异质结光催化材料的制备方法，其特征在于步骤一所述的TaON与NaBH4的摩尔比为1：2～4。

4.如权利要求1所述的一种TaON@Ni@石墨烯三元异质结光催化材料的制备方法，其特征在于步骤二所述的氢氩混合气体中氢气与氩气的流量比为10：1～5。

5.如权利要求1所述的一种TaON@Ni@石墨烯三元异质结光催化材料的制备方法，其特征在于步骤二所述的氢氩混合气体的流量为200～800sccm。

6.如权利要求1所述的一种TaON@Ni@石墨烯三元异质结光催化材料的制备方法，其特征在于步骤二所述的碳源甲烷气体的流量为3～10sccm。
