专利号: 2019103714449
申请人: 重庆工商大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

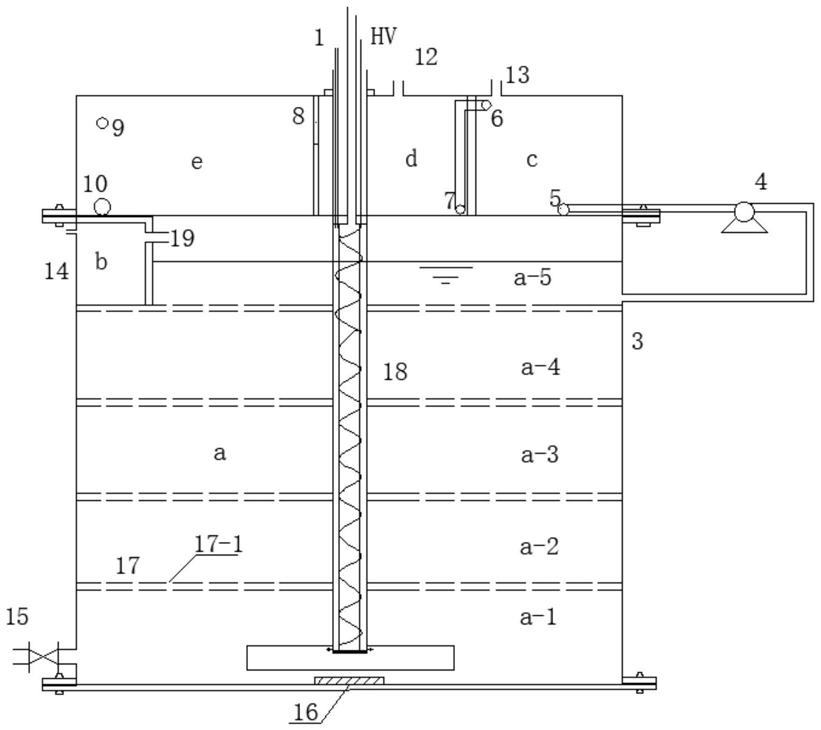

1.一种基于沿面介质阻挡放电等离子体的高COD含油乳化废水破乳降解装置,其特征在于:整个装置分为上半部分和下半部分,所述上下两部分通过法兰连接,上半部分由填料池一、填料池二、沉淀池组成,用于处理下半部上来水中的无机物,离子态污染物及悬浮物,所述填料池一进水管(5)与蠕动泵(4)连接,从出水管(6)出水,并与填料池二(d)的进水管(7)连接,上端设置进料口(13);所述填料池二(d)上端设置进料口(12),并经过滤网(8)过滤后排出水进入沉淀池(e);所述沉淀池(e)设置了出油口(9)和泄水口(10);下半部分包含CSTR反应池(a)、泡沫还原单元(b)和高压放电组件(18)及接地极(16),进水管(18‑1)为乳化液进口,从石英玻璃管(18‑3)和有机玻璃管(18‑4)的微小空隙之间布水,由于下端与气泡发生器(18‑7)相连有一定阻力,可保证进水在石英玻璃管外围均匀分布,进水同样从下端出水口(18‑6)进入气泡发生器(18‑7),与高压放电后的混合气体完全混合后透过曝气盘(18‑9)最终进入CSTR 反应池(a),高压电极管即石英玻璃管(18‑3)上端进气口(18‑,2),由下端出气口(18‑8)与气泡发生器(18‑7)相连;所述泡沫还原单元(b)设置泡沫进口(19)高于处理水出口(3),使得泡沫在上升过程中能够绝大部分从(19)排出而不是通过出水口(3)进入深度处理单元,保证了装置的处理效果及出水水质;所述CSTR 反应池设置不同级数,所述CSTR 反应池的腔体为圆柱形或棱柱形。

2.根据权利要求1所述的一种基于沿面介质阻挡放电等离子体的高COD含油乳化废水破乳降解装置,其特征在于:所述高压放电组件(18)包括石英玻璃管进气口(18‑2)、进水口(18‑1)、石英玻璃管(18‑3)、有机玻璃管(18‑4)、高压电极(18‑5)、出水口(18‑6)、气泡发生器(18‑7)、出气口(18‑8)和曝气盘(18‑9)。

3.根据权利要求1所述的一种基于沿面介质阻挡放电等离子体的高COD含油乳化废水破乳降解装置,其特征在于:所述填料池的填料是无机材料。

4.根据权利要求2所述的一种基于沿面介质阻挡放电等离子体的高COD含油乳化废水破乳降解装置,其特征在于:所述高压放电组件的高压放电极为钨丝、钢丝、钨铜合金。

5.根据权利要求2所述的一种基于沿面介质阻挡放电等离子体的高COD含油乳化废水破乳降解装置,其特征在于:所述高压放电组件的高压放电极为实心或空心的柱状金属。

6.根据权利要求书1‑5任一所述的一种基于沿面介质阻挡放电等离子体的高COD含油乳化废水破乳降解装置的用途,其特征在于:用于有机废水降解或者用于有机废气及气水混合物的降解;所述装置可以连续运行也可以间歇运行。
