专利号: 2019103732235
申请人: 重庆工商大学
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

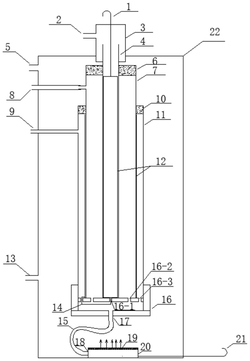

1.一种同心圆双电极沿面介质阻挡放电等离子体O/W乳化液破乳装置,其特征在于:整个装置包含高压放电组件、接地极、反应器腔体(22)、气、液混合单元及曝气单元,所述高压放电组件上端由导线与电源相连,下端通过导线将两个同心圆高压电极连通;所述高压放电组件内置有内石英玻璃管(4),内石英玻璃管(4)设有进气管(2),通过固定导气构件(3)将整个放电组件和反应腔体上端连成一体,接着内石英玻璃管(4)外部套了一根直径稍大的中石英玻璃管(7),同时中石英玻璃管(7)的管底设有填充加厚部分(6),保证密封;最外层为外石英玻璃管(11),外石英玻璃管(11)管底设有填充部分(10),保证密封;与中石英玻璃管(7)和外石英玻璃管(11)相连接的分别为进水管(8)、进气管(9),为放电提供必要条件,同时优化放电环境;反应器腔体(22)下端出水口(13)的设置位置稍高于曝气盘(19)和气泡发生器(16),保证放电过程的持续进行;从内石英玻璃管(4)通过的混合气体首先通过下端出气口(16‑1)进入气泡发生器(16),中石英玻璃管(7)在填满整个玻璃管柱之后也通过出水口(16‑2)溢出至气泡发生器(16),外石英玻璃管(11)内的混合气体通过出气口(16‑

3)同时源源不断进入气泡发生器(16),气泡发生器16下端设置了出口(17)和导流管(15);

气、液、活性物质由导流管(15)快速经出口(17)汇聚到曝气单元(20),该单元有一狭小空间容纳上一级输送过来的混合物,最终经曝气盘(19),以气泡、喷射小液滴的形式进入反应器腔体 (22),在反应器腔体 (22)低端,设置了地极并引出导线(21)作为接地线;所述同心圆双电极一个沿面设置在内石英管内壁,一个设置沿面设置在中石英管外壁。

2.根据权利要求1所述的一种同心圆双电极沿面介质阻挡放电等离子体O/W乳化液破乳装置,其特征在于:所述高压放电极为同心圆柱体,该电极用不同的金属材料加工成圆柱形。

3.根据权利要求1所述的一种同心圆双电极沿面介质阻挡放电等离子体O/W乳化液破乳装置,其特征在于:所述气泡发生器设有微小孔道。

4.根据权利要求1‑3任一所述的一种同心圆双电极沿面介质阻挡放电等离子体O/W乳化液破乳装置的用途,其特征在于,用于含油乳化废水的降解。

5.根据权利要求1‑3任一所述的一种同心圆双电极沿面介质阻挡放电等离子体O/W乳化液破乳装置的用途,其特征在于,用于有机废弃物降解。
