专利号: 2019103735604
申请人: 河南职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 液力机械或液力发动机;风力、弹力或重力发动机;其他类目中不包括的产生机械动力或反推力的发动机
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

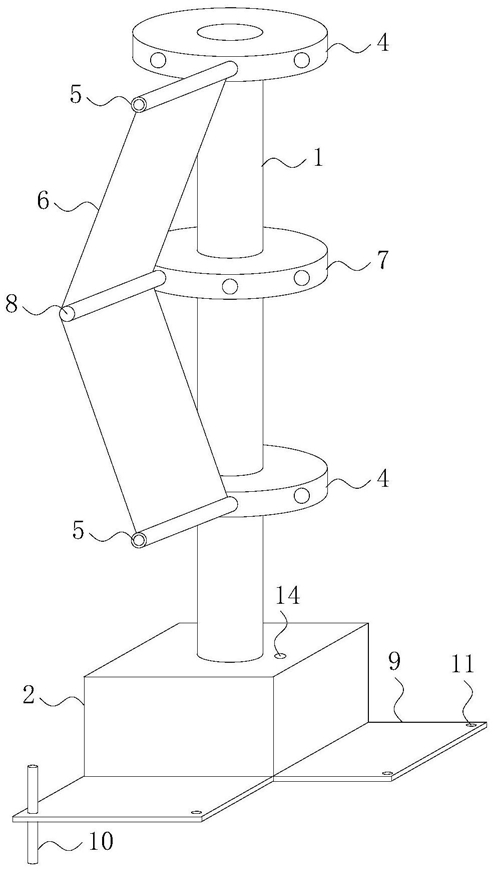

1.一种风力发电系统中的动力输入轴,其特征在于:所述动力输入轴(1)竖向布置,其上并列设置两个用于固定叶片(6)的定位盘(4),所述定位盘(4)的周面均匀设置多个螺纹孔、并适配定位杆(5),所述定位杆(5)为空心杆且一端设置具有外螺纹的连接头;所述叶片(6)包括帆布和帆布上下两端缠绕固定的插杆,所述叶片(6)的插杆对应插入上下两定位盘(4)的定位杆(5)内,所述定位杆(5)侧壁设有供帆布穿过的开口。

2.根据权利要求1所述的风力发电系统中的动力输入轴,其特征在于:所述两定位盘(4)之间设置限位盘(7),所述限位盘(7)周面均匀设置用于支托帆布中部、使帆布成V状的限位杆(8)。

3.根据权利要求2所述的风力发电系统中的动力输入轴,其特征在于:所述限位盘(7)的周面均匀设置多个螺纹孔,所述限位杆(8)一端设置具有外螺纹的连接头、并通过连接头与限位盘(7)螺纹连接。

4.根据权利要求3所述的风力发电系统中的动力输入轴,其特征在于:所述动力输入轴(1)下部设置沿竖直方向延伸的竖槽,所述竖槽底端与转动轴承对应、顶端与输油管(12)的出油口对应,所述输油管(12)与储油箱(13)连通;所述储油箱(13)的添油口(14)位于底座(2)顶部、并适配橡皮塞。

5.利用权利要求1到4中任意一项所述的动力输入轴的风力发电设备,其特征在于:所述动力输入轴(1)通过风力传动装置(15)驱动发电机(3);所述风力传动装置(15)包括设置在壳体(16)内的多级传动部件,所述传动部件包括中心轴(17)以及固定在中心轴(17)上的两个齿轮(18),所述中心轴(17)上的两个齿轮(18)为一个大齿轮(27)和一个小齿轮(28);

所述中心轴(17)的上下两端穿出壳体(16)、并通过滚动轴承(19)分别与壳体(16)的顶部和底部转动连接;所述传动部件的小齿轮(28)与上一级传动部件的大齿轮(27)啮合,且第一级传动部件的小齿轮(28)与动力输入轴(1)啮合、最后一级传动部件的大齿轮(27)与发电机(3)的转子啮合;所述中心轴(17)的顶端设置输油口,所述齿轮(18)的齿面均匀设置多个出油口,所述出油口与输油口通过输油通道(20)连通,所述输油通道(20)位于齿轮(18)内的部分从中心向边缘斜向下延伸、且内部设置用于控制出油口开闭的钢珠(21)。

6.根据权利要求5所述的风力发电设备,其特征在于:所述中心轴(17)顶端设置储油盘(22),所述储油盘(22)下表面设置具有内螺纹的凹槽,所述中心轴(17)顶端设置外螺纹并与储油盘(22)下表面螺纹连接;所述储油盘(22)设置连通其上下表面的输油孔(23),所述输油孔(23)与中心轴(17)的输油口位置对应。

7.根据权利要求6所述的风力发电设备,其特征在于:所述输油孔(23)上方设置限流头(24),所述限流头(24)的底面为凹凸面、且其粒径大于输油孔(23)内径;所述限流头(24)底部连接有朝输油通道(20)内延伸的钢丝(25)。

8.根据权利要求7所述的风力发电设备,其特征在于:所述壳体(16)底部设置环绕滚动轴承(19)的斜坡(26),所述斜坡(26)的外边沿与其上方的大齿轮(27)边缘对应、并斜向下延伸至对应的滚动轴承(19)的上表面;所述中心轴(17)底端也设置有储油盘(22),所述储油盘(22)上表面设置具有内螺纹的凹槽,所述中心轴(17)底端设置外螺纹并与储油盘(22)上表面螺纹连接;所述储油盘(22)上下表面的凹槽位置对应,所述中心轴(17)底端设置用于容纳限流头(24)的凹坑。

9.根据权利要求8所述的风力发电设备,其特征在于:所述储油盘(22)的上表面设置一圈环绕凹槽的凸棱(29),所述凸棱(29)的截面呈三角形,所述凸棱(29)朝向凹槽的一面与中心轴(17)周面贴合、另一面斜向下延伸至储油盘(22)上表面。
