专利号: 2019103742608
申请人: 南阳理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 乐器;声学
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

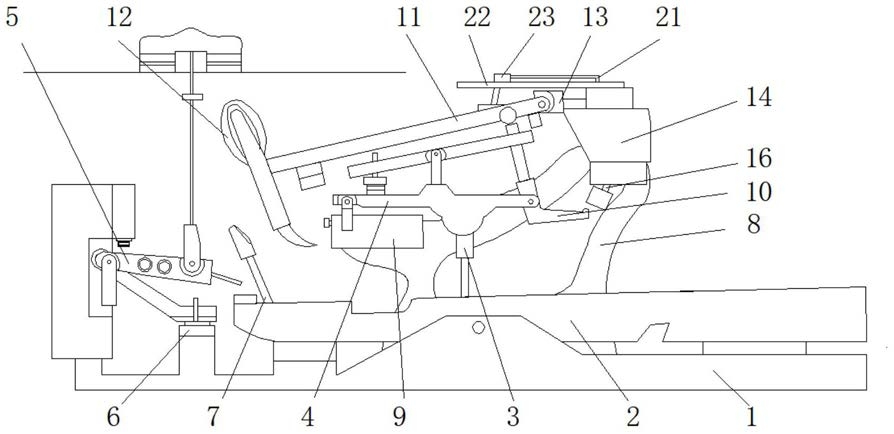

1.一种具有同时半击琴键设计性能的三角钢琴击弦机,包括基座(1),其特征在于:所述基座(1)的背面转动连接有琴键块(2),所述琴键块(2)的上表面固定连接有卡钉(3),所述卡钉(3)的上表面搭接有连动结构(4),所述基座(1)的正面转动连接有止音轴架(5),所述止音轴架(5)的底端固定连接有止音器(6),所述基座(1)的上表面固定连接有托木杆(7),所述基座(1)的背面固定连接有固定架(8),所述固定架(8)的正面固定连接有第一固定块(9),所述连动结构(4)的一端转动连接有顶杠折块(10),所述顶杠折块(10)的顶端搭接有震奏杆(11),所述震奏杆(11)的一端固定连接有弦锤(12),所述所述震奏杆(11)的另一端背面转动连接有第二固定块(13),所述固定架(8)的右端正面固定连接有微控助力箱(14),所述微控助力箱(14)的底端开设有活动孔(15),所述活动孔(15)的内部套接有活动杆(16),所述活动杆(16)的顶端固定连接有负压球(17),所述微控助力箱(14)的内底壁固定连接有弹力回位架(18),所述负压球(17)的侧面管连接有伸缩气囊(19),所述伸缩气囊(19)的下表面固定连接有滑动块(20),所述滑动块(20)的上表面固定连接有微控线(21),所述第二固定块(13)的上表面固定连接有调位框(22),所述调位框(22)的上表面螺纹连接有增滑框(23)。

2.根据权利要求1所述的一种具有同时半击琴键设计性能的三角钢琴击弦机,其特征在于:所述止音轴架(5)的上表面固定连接有竖杆,所述竖杆的顶端分别固定连接有制音器头和音头毡,且音头毡搭接在琴弦的上表面。

3.根据权利要求1所述的一种具有同时半击琴键设计性能的三角钢琴击弦机,其特征在于:所述连动结构(4)的右侧端与第一固定块(9)的正面转动连接,所述活动杆(16)的顶端延伸至弹力回位架(18)的内部表面固定连接有圆盘。

4.根据权利要求1所述的一种具有同时半击琴键设计性能的三角钢琴击弦机,其特征在于:所述托木杆(7)的顶端固定连接有托木,所述托木的表面固定连接有托木皮革和托木毡。

5.根据权利要求1所述的一种具有同时半击琴键设计性能的三角钢琴击弦机,其特征在于:所述负压球(17)的内部设置有扩张型记忆金属丝,所述伸缩气囊(19)的内部设置有收缩型记忆金属丝,所述负压球(17)的侧面固定连接有单项进气管,所述伸缩气囊(19)的侧面固定连接出气管。

6.根据权利要求1所述的一种具有同时半击琴键设计性能的三角钢琴击弦机,其特征在于:所述微控助力箱(14)的内顶壁固定连接有滑槽块,所述滑动块(20)的一端滑动连接在滑槽块侧面开设的滑槽内壁。

7.根据权利要求1所述的一种具有同时半击琴键设计性能的三角钢琴击弦机,其特征在于:所述微控线(21)的底端固定连接滑动块(20)的上表面,所述微控线(21)的顶端依次贯穿微控助力箱(14)和增滑框(23)并延伸至连动结构(4)的上方与震奏杆(11)的上表面固定连接。
