专利号: 2019103744054
申请人: 南昌航空大学
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种建筑施工场地排水沟修整机,包括有框体(1)、滚轮(2)、把手(3)、第一轴承座(4)、第一转轴(5)和齿辊(6),框体(1)外底部均匀间隔的安装有滚轮(2),框体(1)顶部为网状,框体(1)外顶部安装有把手(3),框体(1)左方上下两部均嵌入式的安装有第一轴承座(4),框体(1)右方上下两部均嵌入式的安装有第一轴承座(4),左方的两个第一轴承座(4)内设有第一转轴(5),右方的两个第一轴承座(4)内设有第一转轴(5),左方与右方的第一转轴(5)上均嵌入安装有齿辊(6),其特征在于:还包括有第一锥齿轮(7)、第二轴承座(8)、第二转轴(9)、第二锥齿轮(10)、第三轴承座(11)、第三转轴(12)、蜗杆(13)、蜗轮(14)和驱动装置(15),左方与右方的第一转轴(5)底端均安装有第一锥齿轮(7),框体(1)内底部左右两方均安装有第二轴承座(8),两个第二轴承座(8)内安装有第二转轴(9),第二转轴(9)的左右两端分别安装有第二锥齿轮(10),第二锥齿轮(10)与第一锥齿轮(7)啮合,框体(1)内底部中间嵌入式的安装有第三轴承座(11),第三轴承座(11)内安装有第三转轴(12),第三转轴(12)中部嵌入式安装有蜗杆(13),第二转轴(9)中部安装有蜗轮(14),蜗轮(14)与蜗杆(13)啮合,框体(1)中部设有驱动装置(15)。

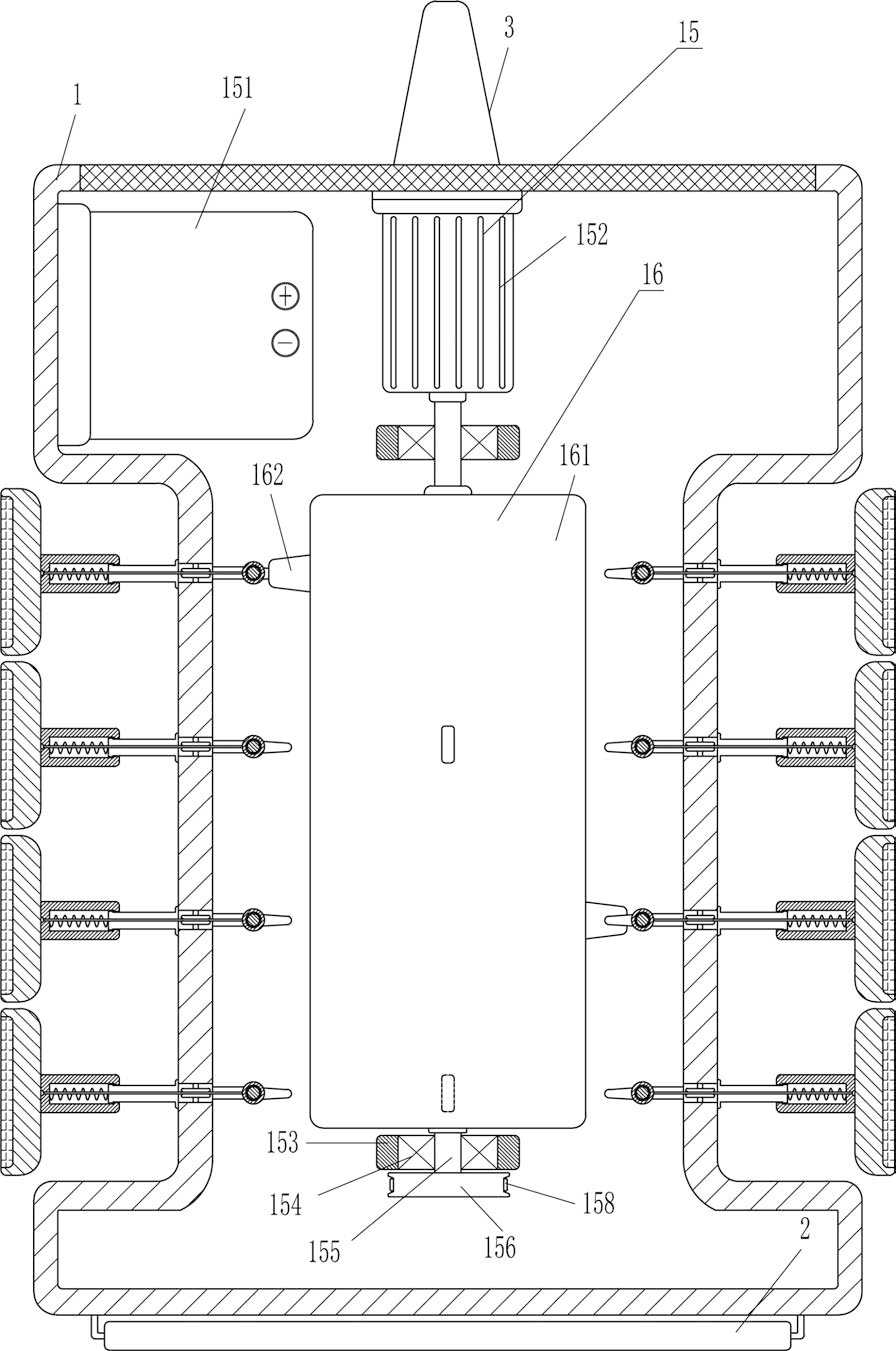

2.根据权利要求1所述的一种建筑施工场地排水沟修整机,其特征在于:驱动装置(15)包括有蓄电池(151)、驱动电机(152)、横板(153)、第四轴承座(154)、第四转轴(155)、第一皮带轮(156)、第二皮带轮(157)和平皮带(158),框体(1)内上部左侧面设有蓄电池(151),框体(1)内顶部安装有驱动电机(152),框体(1)内后侧面上下两方均安装有横板(153),横板(153)前方嵌入式的安装有第四轴承座(154),上下两个第四轴承座(154)内安装有第四转轴(155),第四转轴(155)顶端与驱动电机(152)的输出轴连接,第四转轴(155)底端安装有第一皮带轮(156),第三转轴(12)顶端安装有第二皮带轮(157),第一皮带轮(156)与第二皮带轮(157)之间绕有平皮带(158)。

3.根据权利要求2所述的一种建筑施工场地排水沟修整机,其特征在于:还包括有敲实装置(16),敲实装置(16)包括有滚筒(161)、第一接触板(162)、导杆(163)、套筒(164)、第一弹簧(165)、敲实板(166)、导线轮(168)、钢丝绳(169)、n型杆(1610)、滑套(1611)和第二接触板(1612),第四转轴(155)中部嵌入式安装有滚筒(161),滚筒(161)的周向安装有多个第一接触板(162),框体(1)外左侧均匀间隔的安装有多个导杆(163),框体(1)外右侧均匀间隔的安装有多个导杆(163),左侧与右侧的导杆(163)上均套有套筒(164),导杆(163)与套筒(164)之间连接有第一弹簧(165),左方前后两个套筒(164)的左端安装有敲实板(166),右方前后两个套筒(164)的右端安装有敲实板(166),框体(1)的左右两侧均匀间隔的开有开口(167),开口(167)内安装有导线轮(168),左方敲实板(166)右侧面安装有钢丝绳(169),右方敲实板(166)左侧面安装有钢丝绳(169),钢丝绳(169)均穿过开口(167),钢丝绳(169)与导线轮(168)配合,框体(1)内左侧面均有间隔的安装有n型杆(1610),框体(1)内右侧面均有间隔的安装有n型杆(1610),n型杆(1610)上滑动式套有滑套(1611),钢丝绳(169)与滑套(1611)连接,左方滑套(1611)右侧面安装有第二接触板(1612),右方滑套(1611)左侧面安装有第二接触板(1612),第二接触板(1612)与第一接触板(162)接触配合。

4.根据权利要求3所述的一种建筑施工场地排水沟修整机,其特征在于:还包括有活动套(17)、橡胶环(18)和第二弹簧(19),n型杆(1610)上滑动式设有两个活动套(17),两个活动套(17)分别位于滑套(1611)前后两方,前方活动套(17)前侧与n型杆(1610)之间连接有第二弹簧(19),后方活动套(17)后侧与n型杆(1610)之间连接有第二弹簧(19),前方活动套(17)后侧面安装有橡胶环(18),后方活动套(17)前侧面安装有橡胶环(18)。

5.根据权利要求4所述的一种建筑施工场地排水沟修整机,其特征在于:还包括有固定齿板(20)、固定导套(21)、滑杆(22)、活动齿板(23)、拨动杆(24)、活动导套(25)和第三弹簧(26),框体(1)外后侧面下部安装有固定齿板(20),固定齿板(20)后侧面安装有固定导套(21),固定导套(21)内滑动式设有滑杆(22),滑杆(22)底端安装有活动齿板(23),活动齿板(23)与固定齿板(20)配合,框体(1)顶部后方通过铰接连接的方式安装有拨动杆(24),拨动杆(24)后方套有活动导套(25),活动导套(25)后侧与拨动杆(24)之间连接有第三弹簧(26),滑杆(22)顶端与活动导套(25)底部通过铰接连接的方式连接。
