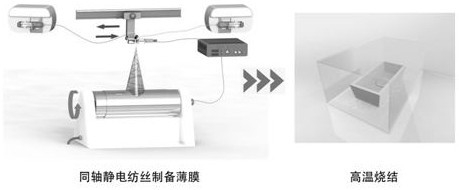

1.一种基于同轴静电纺丝的制备方法，其特征在于，包括以下步骤：（1）配制内层纺丝溶液；（2）配制外层纺丝溶液；（3）采用同轴静电纺丝方法将所述内层纺丝溶液和所述外层纺丝溶液纺丝在阳极表面；（4）高温氧化阳极表面形成氧化铝薄膜。

2.根据权利要求1所述的基于同轴静电纺丝的制备方法，其特征在于：所述步骤（1）中，所述内层纺丝的溶质为铝盐，溶剂为N，N-二甲基甲酰胺（DMF）溶液，溶质和溶剂按照质量比

1 2.5:10 配制成溶液，搅拌均匀。

~

3.根据权利要求2所述的基于同轴静电纺丝的制备方法，其特征在于：所述铝盐为九水合硝酸铝（Al(NO3 )3·9H2O）、硫酸铝（Al2(SO4)3）或碱性乙酸铝（C6H9AlO6）。

4.根据权利要求1所述的基于同轴静电纺丝的制备方法，其特征在于：所述步骤（2）中，所述外层纺丝溶液溶质为聚合物，溶剂为N，N-二甲基甲酰胺（DMF），将溶质和溶剂按照质量比1 2:10配制成溶液，在60 80℃条件下磁力搅拌至溶液均匀混合。

~ ~

5.根据权利要求4所述的基于同轴静电纺丝的制备方法，其特征在于：所述聚合物为聚丙烯腈（PAN）、聚苯乙烯（PS）或聚甲基丙烯酸甲酯（PMMA）。

6.根据权利要求1所述的基于同轴静电纺丝的制备方法，其特征在于：所述步骤（3）中，所述静电纺丝方法所用喷头采用不锈钢同轴喷头，外层内径尺寸13 16G，内层内径尺寸19~ ~

26G，通过双通道注射泵泵送溶液，外层溶液流量为0.2 3ml/h，内层溶液流量为0.1 2.5ml/~ ~h，高压电源提供直流电压，电压为15 26kV，收集基板为铝阳极，同轴喷头与收集基板间距~为8 17cm。

~

7.根据权利要求1或6所述的基于同轴静电纺丝的制备方法，其特征在于：静电纺丝完成后，在干燥箱中干燥15 24h，干燥温度为60 80℃。

~ ~

8.根据权利要求1所述的基于同轴静电纺丝的制备方法，其特征在于：所述步骤（4）具体包括：将带有纺丝薄膜的铝阳极放置于马弗炉中，在空气环境中加热，升温速度为3 5℃/~min，从室温开始升温至130 190℃，保持30 180min，而后自然降温至室温。

~ ~
