专利号: 2019103768773
申请人: 台州敏瑞科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

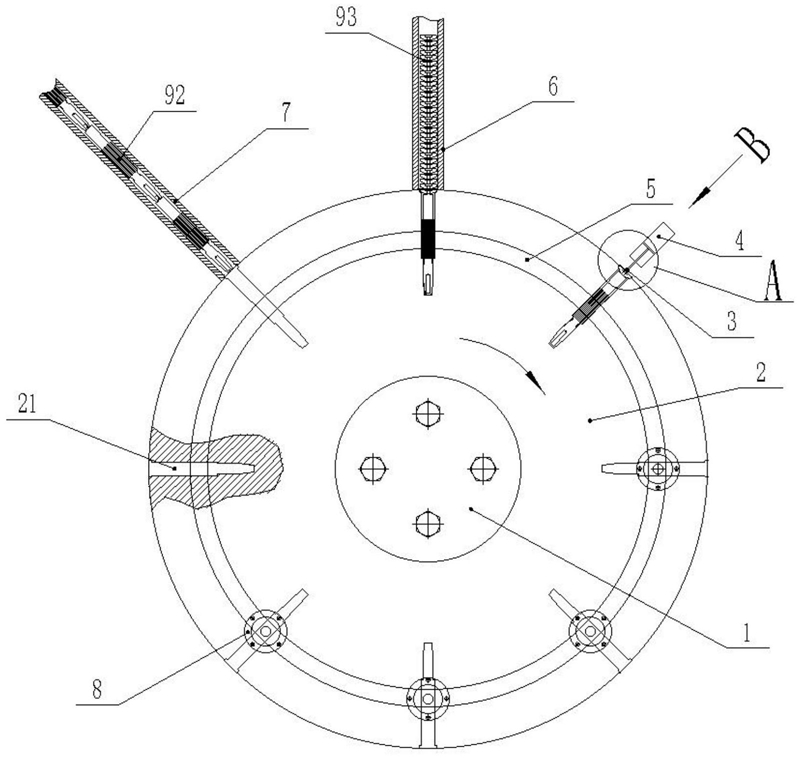

1.一种用于刀柄与活动座的铆接装置,其特征在于,包括:转盘(2),所述转盘(2)在竖直方向上布置,所述转盘(2)的圆周上均匀加工一定数量的腔室(21);刀柄下料管(7),所述刀柄下料管(7)位于所述转盘(2)左侧,与所述腔室(21)的位置对正;活动座下料管(6),所述活动座下料管(6)位于所述转盘(2)正上方;铆接气缸(4),所述铆接气缸(4)位于所述转盘(2)右侧,与所述腔室(21)的位置对正,铆接块(3)固定在所述铆接气缸(4)的轴端;圆轨道(5),所述圆轨道(5)共两个,同心且对称分布在所述转盘(2)的内外侧,所述圆轨道(5)上具有凸起段(51),所述凸起段(51)的位置与所述铆接气缸(4)对应;侧夹紧机构(8),所述侧夹紧机构(8)包括固定在所述腔室(21)内外侧的套筒(81)、内置于所述套筒(81)内的活动轴(82)、套在所述活动轴(82)上的压弹簧(83),其中,所述活动轴(82)的内端为夹紧部(821),外端安装有滚轮(85),所述滚轮(85)始终在所述圆轨道(5)的壁面上滚动。2.根据权利要求1所述的一种用于刀柄与活动座的铆接装置,其特征在于:所述转盘(2)通过法兰(1)连接凸轮分割器,所述凸轮分割器带动所述转盘(2)做顺时针转动。3.根据权利要求2所述的一种用于刀柄与活动座的铆接装置,其特征在于:所述凸轮分割器的动静比为1:1。4.根据权利要求1所述的一种用于刀柄与活动座的铆接装置,其特征在于:所述夹紧部(821)分为直线部(8211)、弧线部(8212),所述直线部(8211)与刀柄(92)的滚花部(921)匹配,所述弧线部(8212)与刀柄(92)的嵌合段(922)匹配。5.根据权利要求1-4所述的任意一种用于刀柄与活动座的铆接装置,其特征在于:所述滚轮(85)的外圈套有弹性圈。
