专利号: 2019103770824
申请人: 河南科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

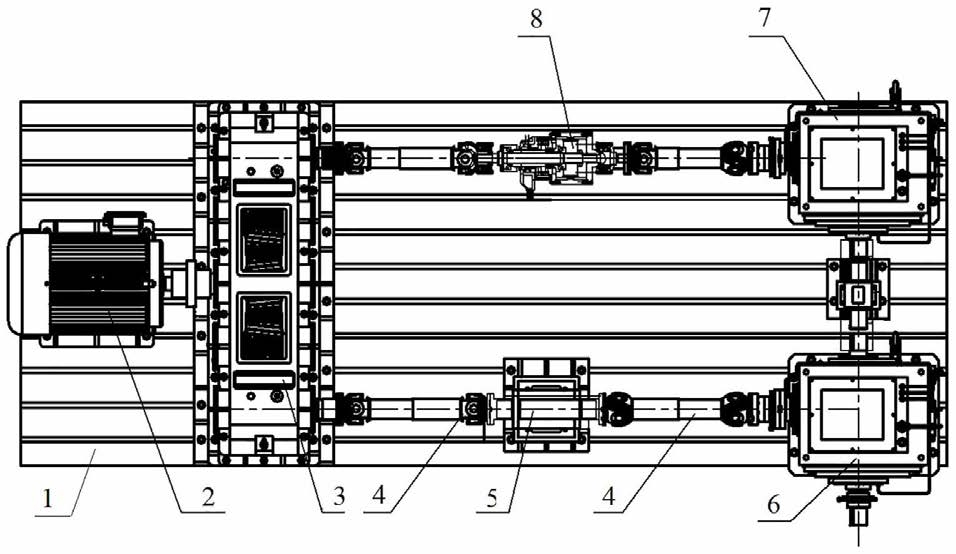

摘要:

权利要求书:

1.机械封闭齿轮试验机的转矩加载装置,其特征在于:包括第一转轴、第二转轴和设置在第一转轴和第二转轴之间的加载机构;第一转轴和第二转轴同轴布置,两者分别转动装配在相应的转轴支座上;第一转轴和第二转轴的其中一个沿轴向活动设置在相应的转轴支座上;第一转轴上同轴套设有空心轴套,空心轴套通过轴承转动装配在第一转轴上并沿轴向定位在第一转轴上;第二转轴上于靠近第一转轴的一端固定设有筒状连接套,筒状连接套与第二转轴同轴布置;加载机构,包括活塞组件和转动加载组件,其中:活塞组件,包括活塞和活塞缸;活塞与第一转轴和第二转轴同轴布置,活塞固定设置在第一转轴所对应的空心轴套上;活塞缸固定设置在第二转轴所对应的筒状连接套上,内部具有环形的活塞腔,中心设有沿活塞缸轴向延伸的中心孔,通过中心孔同轴套设在空心轴套外并与空心轴套的外周面滑动密封配合;所述活塞和/或空心轴套与所述活塞缸之间设有止转结构;活塞缸的缸体内部设有供油通道,活塞缸的缸体上转动装配有配油阀总成,配油阀总成用于固定设置到机械封闭齿轮试验机上,使用时通过供油通道向活塞腔的对应侧油室供油以驱动活塞相对于活塞缸运动;转动加载组件,包括第一加载件和第二加载件,第一加载件固定在第一转轴上,第二加载件固定在第二转轴上的筒状连接套上,第一加载件伸入筒状连接套内;第一加载件和第二加载件的其中一个上设有螺旋槽,另一个上设有与螺旋槽适配的适配齿。2.根据权利要求1所述的机械封闭齿轮试验机的转矩加载装置,其特征在于:所述第一加载件为斜齿外齿轮,斜齿外齿轮上的齿槽构成所述螺旋槽;所述第二加载件为斜齿内齿轮,斜齿内齿轮上的轮齿构成所述适配齿。3.根据权利要求1或2所述的机械封闭齿轮试验机的转矩加载装置,其特征在于:第一转轴上于空心轴套的两端分别设有角接触轴承,第一加载件沿轴向通过螺母压在靠近第二转轴一侧的角接触轴承上,并且第一加载件通过键与第一转轴连接。4.根据权利要求1或2所述的机械封闭齿轮试验机的转矩加载装置,其特征在于:所述止转结构包括设置在活塞腔内的止转销,所述止转销沿活塞缸轴向延伸;活塞上设有与止转销适配的销孔,活塞通过销孔导向装配在止转销上。5.根据权利要求1或2所述的机械封闭齿轮试验机的转矩加载装置,其特征在于:所述第一转轴上设有供第二转轴转动装配并可沿轴向活动的回转支撑结构。6.根据权利要求5所述的机械封闭齿轮试验机的转矩加载装置,其特征在于:所述第一转轴通过滑动轴承转动装配在第二转轴上以实现沿轴向活动。
