1.一种碳化硅基光催化剂的制备方法，其特征在于，具体包括以下步骤：

（1）纯SiC制备：将SiC粉末在高温下焙烧，自然降至室温，以去除杂质碳；然后在质量分数为2%HF溶液中密封避光浸泡，去除SiO2和其他氧化物；最后用去离子水反复离心洗涤至pH=7，置于真空干燥箱，得到纯SiC；

（2）MoS2悬浮液：将MoS2置于去离子水，混合均匀，得到MoS2悬浮液；

（3）混合：向MoS2悬浮液中，依次加入纯SiC、GO及离子液体，超声搅拌使其混合均匀；

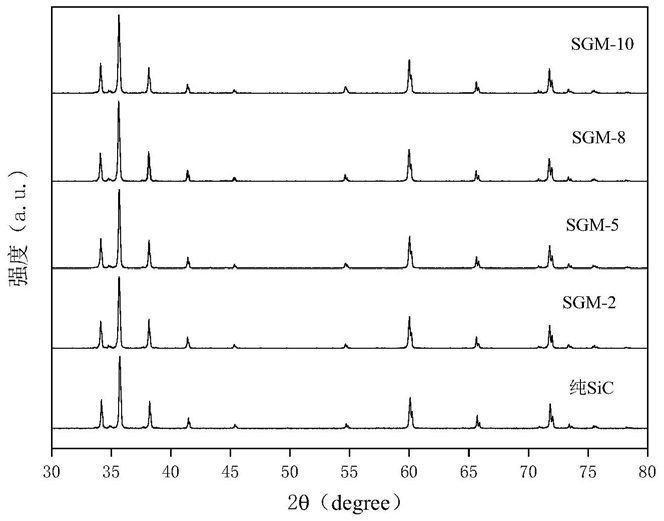

（4）水热反应制备碳化硅基光催化剂：将步骤（3）得到的悬浮液转移至高温反应釜中，于200℃下反应一段时间，然后离心洗涤至pH=7，真空干燥，得到光催化材料，所述水热反应体系中，以钼元素计MoS2的重量百分比为2-10%，以碳元素计GO的重量百分比为0.5-3%。

2.根据权利要求1所述的碳化硅基光催化剂的制备方法，其特征在于，所述步骤（1）中焙烧温度为600-800℃，焙烧时间为2-6h，真空干燥温度为60℃。

3.根据权利要求1所述的碳化硅基光催化剂的制备方法，其特征在于，所述步骤（1）中焙烧温度为700℃，焙烧时间为5h。

4.根据权利要求1所述的碳化硅基光催化剂的制备方法，其特征在于，在水热反应体系中，以钼元素计MoS2的重量百分比为8wt%，以碳元素计GO的重量百分比为0.85wt%。

5.根据权利要求1所述的碳化硅基光催化剂的制备方法，其特征在于，所述步骤（3）中超声搅拌时间为10h，所述步骤（4）中水热反应时间为20h，真空干燥温度为60℃。

6.根据权利要求1所述的碳化硅基光催化剂的制备方法，其特征在于，所述步骤（3）中的离子液体为1-丁基-3-甲基咪唑六氟磷酸盐、1-丁基-3-甲基咪唑-四氟硼酸盐、溴代-1-丁基-3-甲基咪唑和四氟硼酸盐-1-乙基-3-甲基咪唑中的一种。

7.权利要求1-6所述方法制备的光催化剂在光解水方面的应用。
