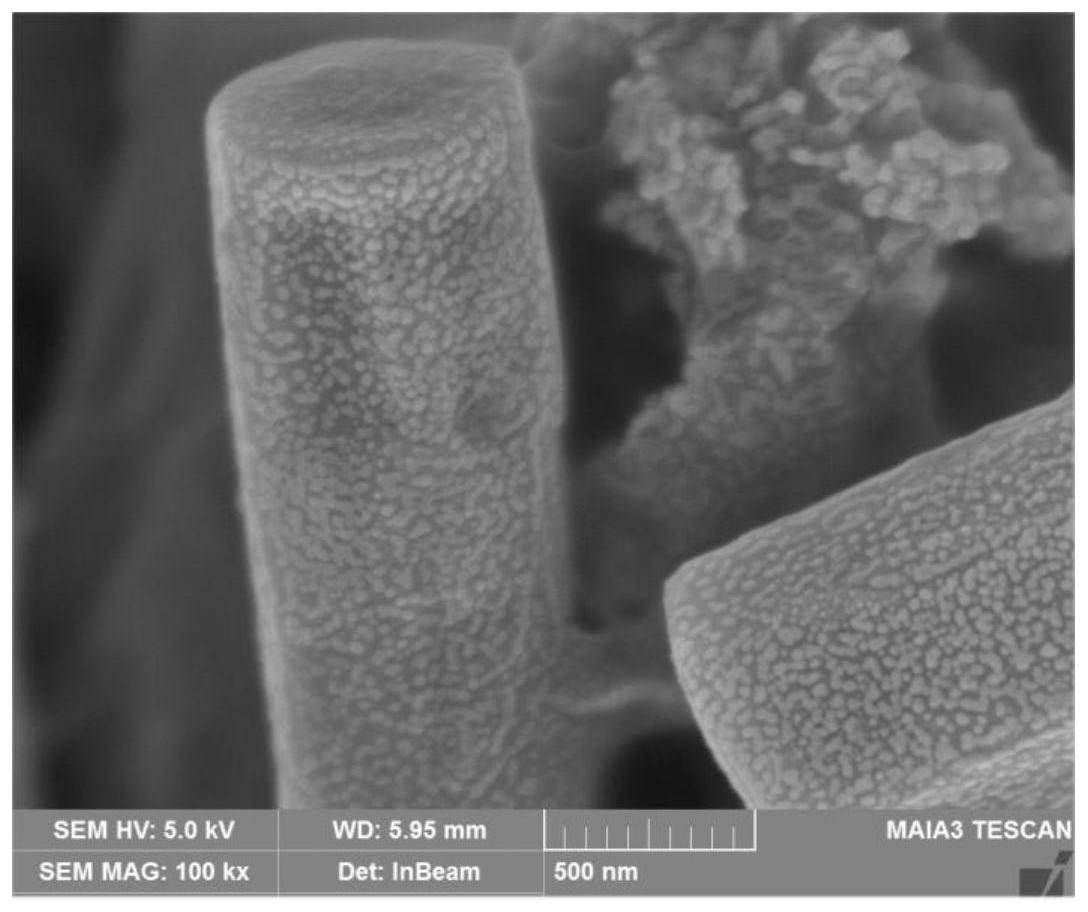

1.一种特殊形貌微纳结构富锂锰基正极材料的制备方法，其特征在于，包括以下步骤：

S1，将锰盐和镍盐按比例溶解在蒸馏水中，得到A液；将按比例称取的均相沉淀剂溶解在蒸馏水中得到B液，将一定比例的离子液体导入B液，充分搅拌，混匀；将A液与混合后的B液混合，充分搅拌；

S2，将混合后的液体转移到水热反应釜中，在一定温度下进行水热反应，待冷却至室温后，离心分离，洗涤，干燥，得到锰基前驱体材料；

S3，将锰基前驱体材料与一定比例的碳酸锂研磨混合均匀，在空气气氛下以1℃/min的升温速度升温至一定温度下预烧，取出后研磨均匀，再在一定温度下煅烧得到富锂锰基正极材料。

2.根据权利要求1所述的一种特殊形貌微纳结构富锂锰基正极材料的制备方法，其特征在于，所述S1中，锰盐和镍盐为硫酸盐、醋酸盐、氯化物或硝酸盐；所述锰盐和镍盐的总浓度控制在0.5～1.5mol/L之间，其锰镍摩尔比为2～4:1。

3.根据权利要求1所述的一种特殊形貌微纳结构富锂锰基正极材料的制备方法，其特征在于，所述S1中，均相沉淀剂与镍锰金属离子总和摩尔比为1.5:1～4:1，所述均相沉淀剂为碳酸氢铵、尿素、碳酸钠、碳酸铵的一种或两种。

4.根据权利要求1所述的一种特殊形貌微纳结构富锂锰基正极材料的制备方法，其特征在于，所述S1中，离子液体的浓度为0.5～5g/L；所述离子液体为咪唑类、吡啶类、季铵离子类离子液体中的一种或多种。

5.根据权利要求1所述的一种特殊形貌微纳结构富锂锰基正极材料的制备方法，其特征在于，所述S1中，A液与混合后的B液混合方式为A液加入B液，B液加入A液，A、B液并流混合中的一种。

6.根据权利要求1所述的一种特殊形貌微纳结构富锂锰基正极材料的制备方法，其特征在于，所述S2中的水热反应温度为60℃～250℃，水热反应时长为6h～20h。

7.根据权利要求1所述的一种特殊形貌微纳结构富锂锰基正极材料的制备方法，其特征在于，所述S3中碳酸锂的含量，按锂/镍锰金属离子摩尔比为1.25选取。

8.根据权利要求1所述的一种特殊形貌微纳结构富锂锰基正极材料的制备方法，其特征在于，所述S3中预烧温度控制在450℃～550℃，预烧时间控制在3h～5h；煅烧温度控制在

650℃～950℃，煅烧时间控制在5h～20h。
