专利号: 2019103800533
申请人: 解涛
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-08-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

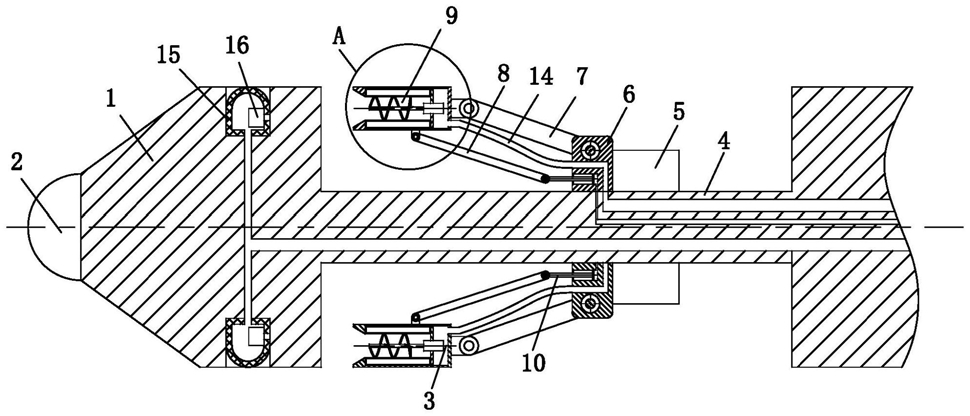

1.一种用于神经外科手术的VR模拟牵引装置,其特征在于:包括探杆(1),所述探杆(1)采用钛合金材料制成,探杆(1)头部为锥形面,锥形面顶部设有360°全景的摄像头(2),摄像头(2)用于查看颅内出血位置;所述摄像头(2)外圈周向均布一组强光灯;所述摄像头(2)通过电性连接外部VR眼镜,摄像头(2)输出信号经VR眼镜处理生成模拟颅内手术环境;所述探杆(1)中部设有破碎单元(3),破碎单元(3)用于破碎颅内神经周围淤积的血块,且破碎单元(3)工作时VR眼镜可以对破碎单元(3)的工作状态实时监测;

所述破碎单元(3)包括芯轴(4)、驱动电机(5)、滑环(6)、一号连杆(7)、二号连杆(8)、破碎爪(9)和活塞(10);所述探杆(1)中部设有芯轴(4),芯轴(4)远离探杆(1)头部的一端套有驱动电机(5),驱动电机(5)可在芯轴(4)上旋转,驱动电机(5)外壳为钛合金材质;所述驱动电机(5)靠近探杆(1)头部的一侧固接有滑环(6),滑环(6)与芯轴(4)滑动连接;所述滑环(6)远离驱动电机(5)的一侧周向均布一组破碎爪(9),破碎爪(9)靠近滑环(6)的一侧通过一号连杆(7)与滑环(6)连接;所述一号连杆(7)分别与破碎爪(9)和一号滑环(6)铰接;所述滑环(6)内设有一组活塞(10),活塞(10)与破碎爪(9)之间设有二号连杆(8),二号连杆(8)分别与破碎爪(9)和活塞(10)铰接;所述芯轴(4)、滑环(6)、一号连杆(7)、二号连杆(8)、破碎爪(9)和活塞(10)均由钛合金制成;滑环(6)、驱动电机(5)、一号连杆(7)、二号连杆(8)、破碎爪(9)和活塞(10)的配合用于在探杆(1)到达颅内神经周围淤积的血块时,驱动电机(5)带动破碎爪(9)旋转对血块进行破碎。

2.根据权利要求1所述的一种用于神经外科手术的VR模拟牵引装置,其特征在于:所述破碎爪(9)包括圆桶(11)、绞龙(12)、微型电机(13)和吸管(14);所述圆桶(11)和绞龙(12)均由钛合金制成;所述圆桶(11)靠近探杆(1)头部的一侧设有开口,圆桶(11)内靠近底部的位置设有微型电机(13),微型电机(13)外壳为钛合金材质;所述微型电机(13)通过支架固接在圆桶(11)内壁,支架不影响破碎后的血块流动;所述微型电机(13)靠近圆桶(11)开口的一侧设有绞龙(12),绞龙(12)与微型电机(13)输出轴固接,绞龙(12)可以绞碎血块;所述圆桶(11)底部连通有吸管(14),吸管(14)将破碎后的血块吸出体外。

3.根据权利要求2所述的一种用于神经外科手术的VR模拟牵引装置,其特征在于:所述摄像头(2)与破碎单元(3)之间的探杆(1)上设有膨胀环(15),膨胀环(15)采用弹性橡胶制成;膨胀环(15)充入生理盐水后膨胀,撑开血块周围的神经,避免破碎单元(3)损伤神经。

4.根据权利要求3所述的一种用于神经外科手术的VR模拟牵引装置,其特征在于:所述膨胀环(15)内壁设有微型抽吸泵(16),微型抽吸泵(16)用于抽吸破碎的血块,进一步加快颅内神经周围血块的排出。

5.根据权利要求2所述的一种用于神经外科手术的VR模拟牵引装置,其特征在于:所述圆桶(11)内壁设有柔性环形的橡胶囊(17),橡胶囊(17)中填充有溶血剂,橡胶囊(17)内壁均匀开设有一组细孔;橡胶囊(17)释放出溶血剂防止血块堵塞吸管(14)。
