1.一种断裂韧性优异的Goss+Cube或P+Cube织构铝合金，其特征在于：包括如下质量百分比的组分，Cu 3.5～4.2％，Mg 1.0～1.5％，Zr 0.1～0.28％，Mn 0.05～0.7％，Ti 0.02～0.09％，Fe<0.06％，Si<0.06％，余量为Al；各组分的质量百分比之和为100％。

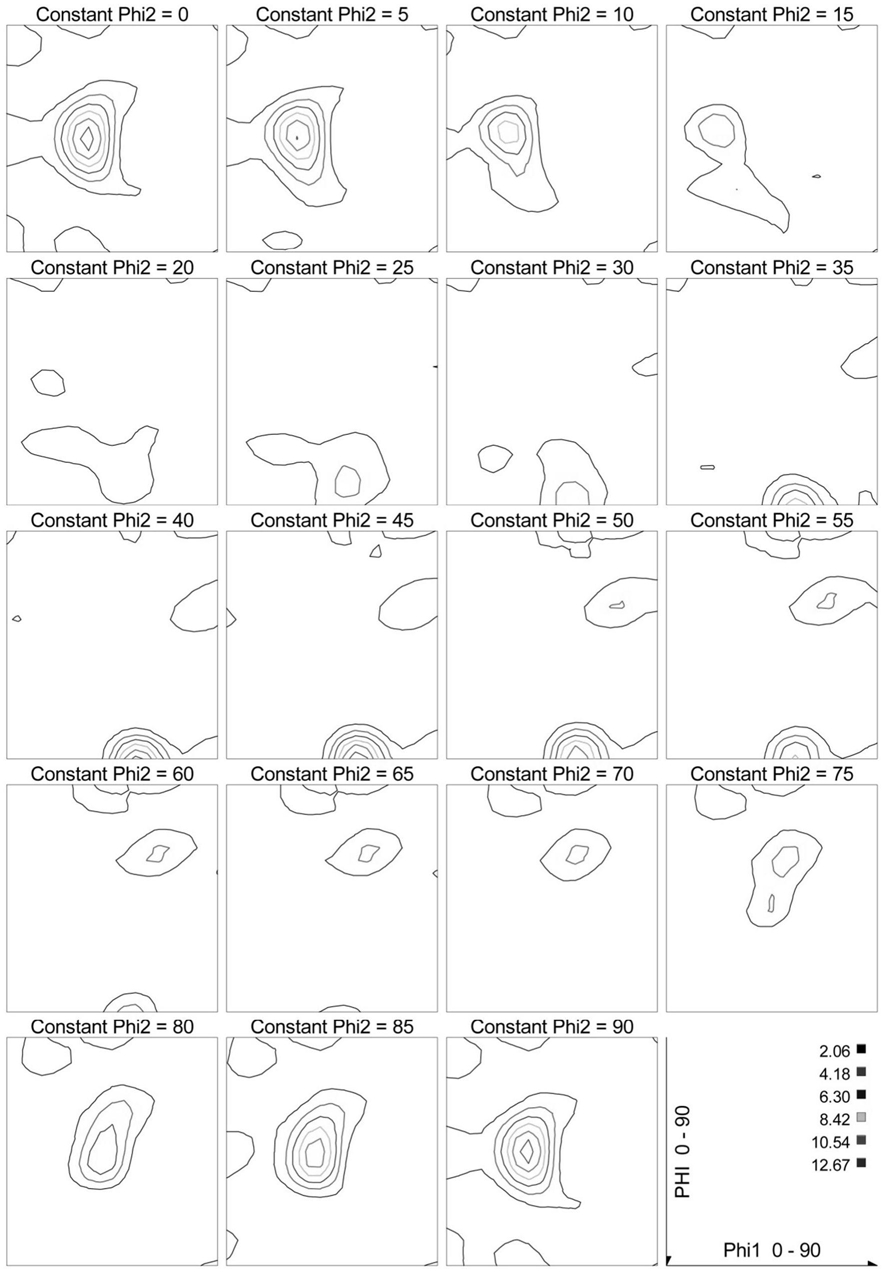

2.根据权利要求1所述的断裂韧性优异的Goss+Cube或P+Cube织构铝合金，其特征在于：铝合金基体中，Goss+Cube或P+Cube织构强度≥10.33，且Brass+Copper+S织构强度≤

5.64。

3.根据权利要求1所述的断裂韧性优异的Goss+Cube或P+Cube织构铝合金，其特征在于：铝合金基体中，Goss、Cube和P三种类型的平均晶粒尺寸分别为29.2～53.7μm。

4.根据权利要求1所述的断裂韧性优异的Goss+Cube或P+Cube织构铝合金，其特征在于：铝合金板的厚度为22～70.4mm。

5.一种制备如权利要求1～4任一项所述的断裂韧性优异的Goss+Cube或P+Cube织构铝合金的方法，其特征在于：将含有特定组分的铝合金板材，进行首次长时间固溶、水淬处理、人工时效处理，后进行高温中大变形量热轧，后进行再结晶退火处理，最后再次进行固溶、水淬、自然时效处理。

6.根据权利要求5所述的制备方法，其特征在于：首次长时间固溶处理时，温度为465～

488℃，时间为60～132h；人工时效的温度为25～148℃，时间为24～168h；优选的，首次长时间固溶处理时间为80～132h；人工时效的温度为75～148℃，时间为55-120h。

7.根据权利要求5所述的制备方法，其特征在于：高温中大变形量热轧处理时，轧制温度为430～470℃，轧制变形量为84％～95％。

8.根据权利要求5所述的制备方法，其特征在于：再结晶退火处理时，其温度为300～

350℃，时间为120～360min，优选的，时间为170～360min。

9.根据权利要求5所述的制备方法，其特征在于：再次固溶处理时，温度为470～500℃，时间为10～40min；自然时效的时间至少为96h。

10.根据权利要1～4任一项所述的断裂韧性优异的Goss+Cube或P+Cube织构铝合金或根据权利要求5～9任一项所述的制备方法制备的铝合金材料应用于飞机壁板、框架及螺旋桨等结构材料。
