1.一种柔性可拉伸电磁屏蔽薄膜的制备方法，其特征在于，包括如下步骤：S1：将磁性金属盐溶液、络合剂和成核剂混合得到的混合溶液与水合肼溶液混合，于40～80℃下水热反应15～120min，水洗，溶剂置换得磁性金属纳米链分散液；

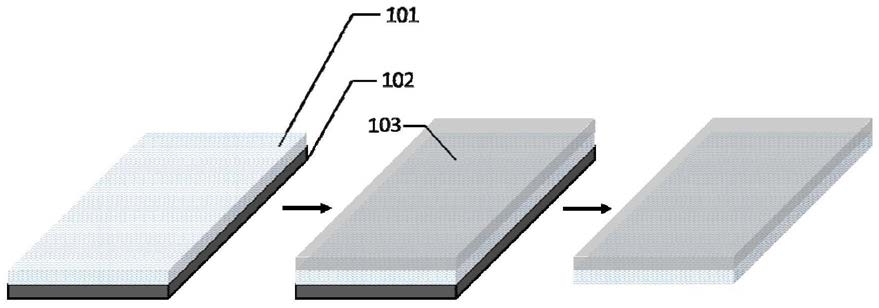

S2：将磁性金属纳米链分散液涂布于基底上，干燥；

S3：在涂布有磁性金属纳米链分散液的基底上涂布可拉伸树脂，固化成型后剥离基底即得到所述柔性可拉伸电磁屏蔽薄膜。

2.根据权利要求1所述制备方法，其特征在于，S1所述磁性金属盐溶液中磁性金属盐的浓度为0.1～1mol/L；S1中所述水合肼溶液的浓度为0.25～1mol/L。

3.根据权利要求1所述制备方法，其特征在于，S1中磁性金属盐为镍盐、铁盐或钴盐中的一种或几种；S1中所述络合剂为柠檬酸、柠檬酸钠、柠檬酸钾、草酸、草酸钠或草酸钾中的一种或几种；S1中所述成核剂为氯铂酸、氯钯酸或氯金酸中的一种或几种。

4.根据权利要求1所述制备方法，其特征在于，S1中所述混合溶液的pH为12.0～13.0；

S1中水合肼溶液的pH为10.0～13.5。

5.根据权利要求1所述制备方法，其特征在于，S1中所述溶剂置换选用的溶剂为水、乙醇、异丙醇、乙二醇或丙酮中的一种或几种。

6.根据权利要求1所述制备方法，其特征在于，S1所得磁性金属纳米链分散液的浓度为

0.25～10mg/mL。

7.根据权利要求1所述制备方法，其特征在于，S2中所述基底为塑料基底、不锈钢基底或陶瓷基底中的一种或几种。

8.根据权利要求1所述制备方法，其特征在于，S3中所述可拉伸树脂为聚二甲基硅烷、聚氨酯弹性体、苯乙烯系热塑性弹性体中的一种或几种。

9.根据权利要求1所述制备方法，其特征在于，S3剥离基底后还包括涂布压敏涂层或热敏粘结剂涂层的步骤。

10.一种柔性可拉伸电磁屏蔽薄膜，其特征在于，通过权利要求1～8任一所述制备方法制备得到。
