专利号: 201910381294X
申请人: 东阳韵源自动化科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

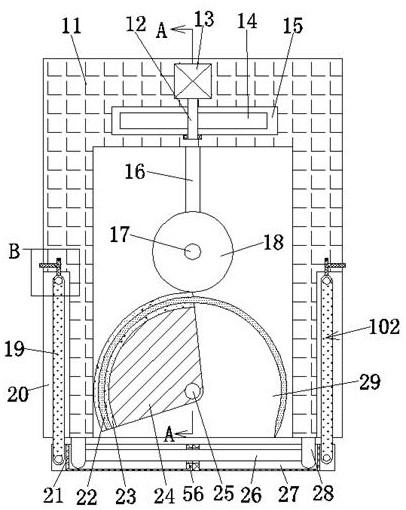

1.一种个体采样收集装置,包括收集箱;

所述收集箱内设有开口向下的收集腔,所述收集腔内设有采样装置,所述收集腔前侧内壁内相连通的设有连通槽,所述连通槽前侧内壁上转动连接有啮合轴,所述啮合轴后端连接于所述采样装置;

所述收集腔上侧内壁内设有传动腔,所述传动腔内设有驱动装置,所述传动腔下侧内壁连通于所述连通槽,所述传动腔内可转动的设有上带轮,所述上带轮后端连接于所述驱动装置,所述啮合轴周面上固连有下带轮,所述上带轮与所述下带轮之间连接有传动带;

所述收集腔左右两侧内壁内设有封闭装置,所述封闭装置可将所述收集腔与所述收集箱外侧隔离。

2.如权利要求1所述的一种个体采样收集装置,其特征在于:所述连通槽下侧内壁内设有导向槽,所述导向槽后侧内壁连通于所述收集腔,所述导向槽内可滑动的设有滑块,所述滑块后端连接于所述采样装置,所述滑块上端与所述导向槽上侧内壁之间固连有缓冲弹簧,所述导向槽上侧内壁上固设有触碰开关,当所述滑块与所述触碰开关接触时可停止所述驱动装置。

3.如权利要求1所述的一种个体采样收集装置,其特征在于:所述驱动装置包括可转动的设于所述传动腔内的扇齿轮,所述扇齿轮内固连有电机轴,所述传动腔上侧内壁内固设有电动机,所述电机轴上端动力连接于所述电动机,所述扇齿轮后侧可转动的设有后直齿轮,所述后直齿轮可与所述扇齿轮相啮合,所述后直齿轮内固连有竖直螺杆,所述竖直螺杆下端延伸到所述收集腔内且连接于所述采样装置,所述扇齿轮前侧可转动的设有前直齿轮,所述前直齿轮可与所述扇齿轮相啮合,所述前直齿轮内固连有短轴,所述短轴转动连接于所述传动腔上下内壁之间,所述前直齿轮上侧可转动的设有主动锥齿轮,所述主动锥齿轮固连于所述短轴,所述主动锥齿轮前端相啮合的设有从动锥齿轮,所述从动锥齿轮前端固连于所述上带轮,当所述扇齿轮与所述后直齿轮啮合时,所述扇齿轮不与所述前直齿轮啮合,当所述扇齿轮与所述前直齿轮啮合时,所述扇齿轮不与所述后直齿轮啮合。

4.如权利要求1所述的一种个体采样收集装置,其特征在于:所述采样装置包括可滑动的设于所述收集腔内的连接螺纹块,所述连接螺纹块内设有开口向上的螺纹孔,所述竖直螺杆下端延伸到所述螺纹孔内并与所述连接螺纹块螺纹连接,所述连接螺纹块前端转动连接有悬臂转轴,所述悬臂转轴周面上固连有滑动齿轮,所述悬臂转轴下侧可转动的设有连接转轴,所述连接转轴后端转动连接于所述连接螺纹块,所述连接转轴前端转动连接于所述滑块,所述连接转轴周面上固连有扇形板,所述扇形板圆弧端面上固连有环形齿条,所述滑动齿轮下端与所述环形齿条相啮合,所述环形齿条内固连有采样环。

5.如权利要求1与4所述的一种个体采样收集装置,其特征在于:所述啮合轴内设有开口向后且开口向上的啮合槽,所述悬臂转轴前端延伸到所述啮合槽内并与所述啮合轴相啮合,所述悬臂转轴上滑可与所述啮合轴脱离。

6.如权利要求4所述的一种个体采样收集装置,其特征在于:所述扇形板与所述环形齿条的角度均为一百二十度,所述采样环的角度为二百四十度。

7.如权利要求1所述的一种个体采样收集装置,其特征在于:所述封闭装置包括左右对称的设于所述收集腔左右内壁内的收纳腔,两侧的所述收纳腔开口相背且开口向下,所述收纳腔内可摆动的设有摆杆,所述摆杆内固连有扭转轴,所述扭转轴前后两端转动连接于所述收纳腔前后内壁,所述摆杆下端铰接有封闭板,所述封闭板内前后对称的设有开口向上的限位槽,左右两侧的所述限位槽靠近对称中心一侧内壁内相连通的设有开口相对的通孔,所述收集箱下端前后对称的设有两对固定块,每对所述固定块下端分别延伸到左右两侧的所述限位槽内,每对所述固定块之间固连有导向杆,所述导向杆穿过所述通孔,所述通孔的横截面大于所述导向杆的横截面,所述封闭板可将所述收集腔与所述收集箱外侧隔离。

8.如权利要求7所述的一种个体采样收集装置,其特征在于:所述摆杆前后两端与所述收纳腔前后内壁之间固连有扭簧。

9.如权利要求7所述的一种个体采样收集装置,其特征在于:所述收纳腔上侧内壁内相连通的设有弹簧槽,所述弹簧槽内可滑动的设有卡块,所述卡块上端与所述弹簧槽上侧内壁之间固连有压紧弹簧,两侧的所述弹簧槽远离对称中心一侧内壁内相连通的设有开口朝外的开槽,所述开槽内可滑动的设有手动推杆,两侧的所述卡块内设有开口相背的凹槽,两侧的所述摆杆内设有开口相背的卡槽;

所述手动推杆可滑动所述凹槽内并卡住所述卡块,所述卡块可滑入所述卡槽内并卡住所述摆杆。
