专利号: 2019103816141
申请人: 无锡轻大百特环保工程有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

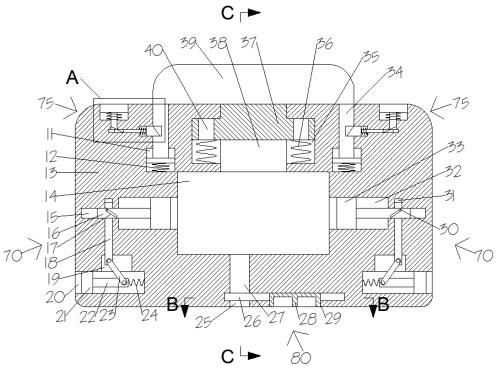

1.一种用于污水中挥发性有机物的采样装置,包括箱体,其特征在于:所述箱体顶部端面设有开口向上的密封腔,所述密封腔左右对称连通设有弹力腔,左右所述弹力腔之间滑动安装密封块,所述密封块与所述密封腔滑动安装,所述密封块内左右对称设有通槽,所述密封块底部端面与所述弹力腔之间固定安装第一弹簧,所述密封块用于封住所述密封腔,所述密封腔下方连通设有污水腔,所述污水腔用于存放污水,所述污水腔左右两侧设有用于带动所述密封块向下移动的移动机构;

所述箱体上方设有顶盖,所述顶盖与所述箱体之间设有用于卡住所述顶盖的卡住机构,所述顶盖用于辅助封闭所述密封腔,所述污水腔下方设有能够将所述污水腔内的污水取出的取出机构;

所述箱体前后两侧端面上设有用于携带或便于采集较远距离污水的携带机构。

2.根据权利要求1所述的一种用于污水中挥发性有机物的采样装置,其特征在于:所述污水腔左右两侧连通设有胶塞腔,所述胶塞腔内滑动安装第一胶塞。

3.根据权利要求1所述的一种用于污水中挥发性有机物的采样装置,其特征在于:所述移动机构由移动腔、第二胶塞、连接杆和第二弹簧组成;

所述箱体左右两侧端面设有所述移动腔,所述移动腔内滑动安装所述第二胶塞,所述第二胶塞上固定安装所述连接杆,所述连接杆与所述移动腔之间固定安装所述第二弹簧。

4.根据权利要求1所述的一种用于污水中挥发性有机物的采样装置,其特征在于:所述移动腔上方连通设有铰接腔,所述连接杆上铰接安装铰接杆,所述铰接腔上方连通设有升降槽,所述升降槽内滑动安装移动杆,所述移动杆与所述铰接杆铰接安装,所述移动杆前侧端面固定安装辅助块,所述升降槽前侧连通设有推动腔,所述推动腔内滑动安装推动杆,所述推动杆与所述第一胶塞固定连接,所述推动杆内设有辅助槽,所述辅助槽与所述辅助块滑动安装。

5.根据权利要求1所述的一种用于污水中挥发性有机物的采样装置,其特征在于:所述卡住机构由限位腔、伸缩杆和第三弹簧组成;

所述密封腔左右两侧设有所述限位腔,所述限位腔内滑动安装所述伸缩杆,所述伸缩杆与所述顶盖固定连接,所述伸缩杆底部端面与所述限位腔底壁之间固定安装所述第三弹簧。

6.根据权利要求1所述的一种用于污水中挥发性有机物的采样装置,其特征在于:所述箱体顶部端面左右对称设有开口向上的按钮腔,所述按钮腔内滑动安装按钮,所述按钮腔下方连通设有连接腔,所述连接腔内滑动安装按钮杆,所述按钮杆与所述按钮固定连接,所述按钮底部端面与所述按钮腔底壁之间固定安装第四弹簧,所述连接腔下方连通设有滑动腔,所述滑动腔内滑动安装滑动杆,所述滑动腔一侧连通设有弹簧腔,所述弹簧腔内滑动安装卡块,所述卡块与所述滑动杆固定安装,所述滑动杆内设有空槽,所述按钮杆可滑入所述空槽内,所述卡块与所述弹簧腔之间固定安装第五弹簧,所述伸缩杆内设有卡槽,所述卡块可卡入所述卡槽内。

7.根据权利要求1所述的一种用于污水中挥发性有机物的采样装置,其特征在于:所述取出机构由转盘槽、转盘、橡胶盘、转动槽、贯穿孔、第一出口和第二出口组成;

所述箱体底部端面设有所述转盘槽,所述转盘槽内转动安装所述转盘,所述转盘上固定安装所述橡胶盘,所述转盘槽连通设有所述转动槽,所述转动槽与所述橡胶盘滑动安装,所述橡胶盘上设有所述贯穿孔,所述污水腔下方连通设有所述第一出口,所述第一出口可与所述贯穿孔连通,所述第一出口下方连通设有所述第二出口。

8.根据权利要求1所述的一种用于污水中挥发性有机物的采样装置,其特征在于:所述携带机构由固定箱、固定腔、旋钮杆、旋钮、出绳口、绳子、绳扣和环圈组成;

所述箱体后侧端面固定安装所述固定箱,所述固定箱内设有所述固定腔,所述固定腔前侧内壁内转动安装贯穿所述固定箱后侧端面的所述旋钮杆,所述旋钮杆后侧端面固定安装所述旋钮,所述固定腔顶壁连通设有所述出绳口,所述旋钮杆上绕有穿过所述出绳口的所述绳子,所述绳子上固定安装所述绳扣,所述箱体前侧端面固定安装所述环圈,所述环圈可与所述绳扣卡住。
