专利号: 2019103818077
申请人: 浦江会亿智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2023-11-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

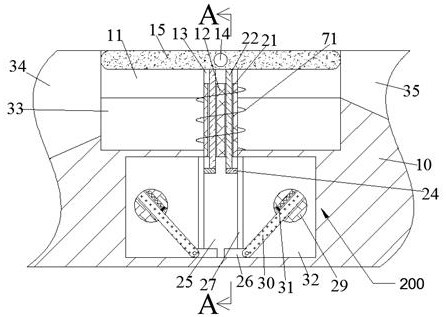

1.一种包裹质量分拣台,包括台座;

所述台座内设有前后对称的输送带,所述台座内设有轻质分拣腔,所述轻质分拣腔右侧连通设有轻质分拣槽,所述轻质分拣腔内设有支撑块,所述支撑块前端面固设有固定齿条,所述支撑块下侧套设有压簧,所述支撑块内设有转槽,所述转槽内通过转轴转动设有放置板,所述轻质分拣腔下侧相通设有重质分拣腔,所述重质分拣腔左侧连通设有重质分拣槽,所述重质分拣腔后端壁内相通设有压槽,所述压槽内滑动设有压块,所述压块后端固设有挤压块,所述挤压块后端固设有扭簧;

所述台座内于所述压槽下侧设有驱动转换装置,所述轻质分拣腔及所述重质分拣腔前侧设有用以固定所述支撑块位置的锁定装置,所述台座内设有与所述重质分拣腔相通的伸缩腔,所述伸缩腔左右侧对称的设有分拣转动装置,所述分拣转动装置与所述推板用以抵接。

2.如权利要求1所述的一种包裹质量分拣台,其特征在于:所述支撑块内设有左右对称的推槽,所述推槽内分别滑动设有推杆,所述推杆后端面固设有用以所述推杆复位的第一复位组件,所述推杆底端固设有推板。

3.如权利要求1所述的一种包裹质量分拣台,其特征在于:所述锁定装置包括固定锁槽;

所述固定锁槽内设有后端面为齿状结构的啮合板,所述啮合板与所述固定齿条用以啮合将所述支撑块位置固定,所述重质分拣腔前端壁相通设有凹槽,所述啮合板前端固设有伸入所述凹槽内的连块,所述连块与所述驱动转换装置动力连接。

4.如权利要求1所述的一种包裹质量分拣台,其特征在于:所述驱动转换装置包括驱动腔;

所述驱动腔上端壁相通设有导槽,所述导槽内滑动设有导块,所述导槽上侧与所述压槽之间连通设有拨槽,所述拨槽内转动设有拨杆,所述拨杆下端与所述导块转动连接,且所述拨杆右侧与所述挤压块抵接,所述驱动腔内滑动设有与所述导块固连的动力滑块,所述动力滑块内固设有电机,所述电机左右端动力安装有花键套,所述花键套另一端花键连接有花键轴;

所述驱动腔左右侧相通设有传动腔,所述传动腔内转动设有传动转块,所述传动转块内设有两个扇形槽,所述花键轴远离所述驱动腔一端伸入所述传动转块轴心且固设有固块,所述固块伸入所述扇形槽内,后侧的所述固块上端面固设有伸缩弹簧,所述传动转块相互远离的一侧面设有环形槽;

所述驱动腔左右侧设有对称的传动装置,所述传动装置使得所述连块与所述传动转块动力连接,所述传动腔上侧设有啮合腔,所述啮合腔内通过固轴转动设有第一锥齿轮,所述固轴与所述传动转块之间通过齿形带动力连接,所述第一锥齿轮前侧啮合连接有第二锥齿轮,所述第二锥齿轮轴心处固设有后端与所述啮合腔后端壁转动连接的芯轴,所述芯轴与所述分拣转动装置动力连接。

5.如权利要求4所述的一种包裹质量分拣台,其特征在于:所述花键轴可在所述传动转块轴心处转动,则所述花键轴开始转动时,压缩所述伸缩弹簧,所述传动转块不转动,确保所述分拣转动装置与所述传动装置独立工作。

6.如权利要求1所述的一种包裹质量分拣台,其特征在于:所述传动装置包括滑杆槽;

所述滑杆槽内滑动设有滑杆,所述滑杆前端与所述滑杆槽之间固设有复位弹簧;

所述滑杆槽后侧与所述传动腔之间连通设有滑动槽,所述滑动槽内滑动设有连动块,所述连动块相互靠近一端贯穿所述环形槽且伸入所述扇形槽内,所述连动块相互靠近一端用以与所述固块抵接,所述连动块另一端与所述滑杆后端抵接,所述连动块后端面固设有用以所述连动块复位的第二复位组件;

左右侧的所述滑杆槽与所述凹槽之间分别设有两组啮合齿轮,所述啮合齿轮之间通过皮带动力连接,靠近所述凹槽的所述啮合齿轮与所述连块啮合,远离所述凹槽的所述啮合齿轮与所述滑杆啮合。

7.如权利要求1所述的一种包裹质量分拣台,其特征在于:所述分拣转动装置包括左右对称的转腔;

所述转腔与所述伸缩腔之间相通设有通槽;

所述转腔内转动设有转盘,所述转盘后端面与所述芯轴前端固连,所述转盘内滑动设有转杆,所述转杆上侧面固设有用以所述转杆复位的第三复位组件,所述转杆靠近所述伸缩腔的一端铰接有拨块,所述拨块另一端贯穿所述通槽伸入所述伸缩腔内。

8.如权利要求1或权7所述的一种包裹质量分拣台,其特征在于:所述拨块可在所述通槽内滑动,但不会因为所述转杆的拉力而滑出所述伸缩腔,则所述拨块可稳定升降。
