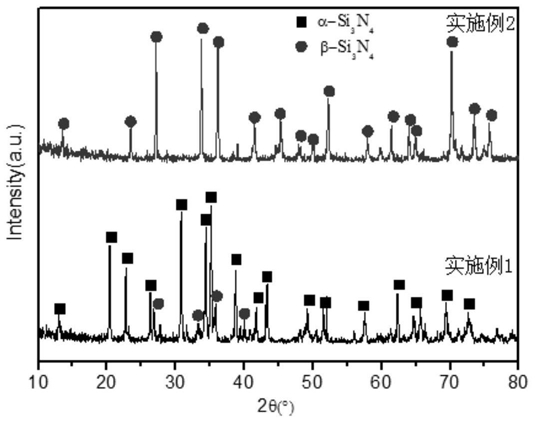

1.一种多孔氮化硅陶瓷的制备方法，其特征在于，将三聚氰胺溶于甲醛和水溶液中经水浴加热制成白色的羟甲基三聚氰胺透明液；然后调节羟甲基三聚氰胺透明液的pH值并冷却成凝胶，对凝胶进行干燥处理制得干凝胶粉；然后添加氮化硅粉和氧化钇制成粉料并放入模具中压制成条状试样，烧结制得多孔氮化硅陶瓷。

2.根据权利要求1所述的多孔氮化硅陶瓷的制备方法，其特征在于，三聚氰胺：甲醛：去离子水的质量比为1：(2～2.5)：(30～35)。

3.根据权利要求1所述的多孔氮化硅陶瓷的制备方法，其特征在于，水浴加热的温度为

60～80℃，持续反应时间为15～25min。

4.根据权利要求1所述的多孔氮化硅陶瓷的制备方法，其特征在于，向羟甲基三聚氰胺透明液中加入酸并搅拌5～10分钟，调节pH值至2～4。

5.根据权利要求1或4所述的多孔氮化硅陶瓷的制备方法，其特征在于，酸为质量分数

68wt.％的HNO3或36～38wt％的HCl。

6.根据权利要求1所述的多孔氮化硅陶瓷的制备方法，其特征在于，凝胶置于70～90℃的烘箱中干燥12～24h，得到干凝胶粉。

7.根据权利要求1所述的多孔氮化硅陶瓷的制备方法，其特征在于，按质量比计，干凝胶粉：(氮化硅粉+氧化钇)＝(5～40)：(95～85)，混合研磨后过150～200目筛。

8.根据权利要求7所述的多孔氮化硅陶瓷的制备方法，其特征在于，氮化硅粉的质量分数为95wt.％，氧化钇的质量分数为5wt.％。

9.根据权利要求1所述的多孔氮化硅陶瓷的制备方法，其特征在于，在15～20MPa压力下，单轴压成(20～50)×(5～8)mm×(4～6)mm的条状试样，然后把压好的条状试样放入涂有BN的石墨坩埚中进行真空热压处理。

10.根据权利要求1所述的多孔氮化硅陶瓷的制备方法，其特征在于，两次烧结具体为：氩气气氛下以0.5～1℃/min的升温速度逐渐升温到600～900℃，保温30min～2h，之后在氮气压力0.225～0.525MPa下以5～15℃/min的升温速度逐渐升温到1400～1750℃保温2h。
