专利号: 2019103837862
申请人: 郑州工程技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

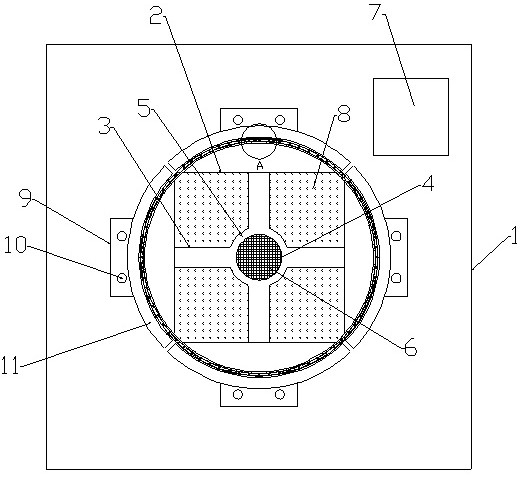

1.一种用于潮湿环境的盒子建筑,包括盒子建筑本体(1),设置在盒子建筑本体(1)中心部位的天井(2),其特征在于:所述的天井(2)的底部固定安装有十字形结构的通风道(3),通风道(3)的外端与盒子建筑本体(1)的外侧相连通,通风道(3)的中心部位与安装在天井(2)中心部位的带有防护罩(6)的循环风道(4)相连通,在循环风道(4)内安装有循环风机,在循环风道(4)外侧的天井(2)底部设置有人行道(5),人行道(5)以及通风道(3)外侧的天井(2)底部设置有绿植种植工位(8),在天井(2)顶部外侧的建筑本体(1)上安装有与天井顶部(2)边缘位置内切连接的光线捕捉装置。

2.根据权利要求1所述的用于潮湿环境的盒子建筑,其特征在于:所述的光线捕捉装置包括与天井(2)顶部边缘位置内切连接的外部防护筒,该外部防护筒是由四个四分之一圆弧结构的垂直支撑板(11)连接组成的,每个垂直支撑板(11)的底部均设置有横向支撑座(9),横向支撑座(9)通过固定螺栓(10)与盒子建筑本体(1)的顶面相连接,在四个垂直支撑板(11)的内壁固定安装有内层支撑筒(12),内层支撑筒(12)的内壁上自上而下分布有第一光线捕捉反射层和第二光效捕捉反射层,第一光线捕捉反射层是由均等设置在内层支撑筒(12)内壁上的若干第一光线捕捉反射镜(14)组成的,第二光线捕捉反射层是由均等设置在内层支撑筒(12)内壁上的若干第二光线捕捉反射镜(15)组成的,第一光线捕捉反射镜(14)的安装位置与第二光线捕捉反射镜(15)的安装位置相互交错,相邻两块第一光线捕捉反射镜(14)的中心位置与一块第二光线捕捉反射镜(15)的中心位置相互照应,每块第一光线捕捉反射镜(14)以及第二光线捕捉反射镜(15)的外侧中心位置均固定安装有导向支座(16),每个导向支座(16)上均安装有导向连杆(17),导向连杆(17)的外端与内层支撑筒(12)的内壁固定连接,在每个导向支座(16)的上方均安装有电动推杆(18),电动推杆(18)的外端与内层支撑筒(12)的内壁固定连接。

3.根据权利要求1或2所述的用于潮湿环境的盒子建筑,其特征在于:所述的盒子建筑本体(1)是由多个预制盒子组合而成的垂直长方体建筑结构,盒子建筑本体(1)的上下面均为正方形结构,天井(2)为设置在盒子建筑本体(1)中心部位的长方体槽状结构,天井(2)的顶部和底部均为正方形开口结构,十字形结构的通风道(3)的中心部位位于天井(2)的底部中心部位,十字形结构的通风道(3)的四个进风端口设置在盒子建筑本体(1)四个外壁的外侧面上,循环风道(4)为圆柱形空腔结构,循环风道(4)的外壁与通风道(3)的侧面相连通,防护罩(6)固定安装在循环风道(4)的顶部,循环风机安装在循环风道(4)的中心部位,人行道(5)为设置在循环风道(4)外侧的环形通道,绿植种植工位(8)上种植有绿植。

4.根据权利要求2所述的用于潮湿环境的盒子建筑,其特征在于:所述的外部防护筒为圆环形筒体结构,垂直支撑板(11)为四分之一圆弧形片状结构,四个垂直支撑板(11)共同组成圆环形筒体结构的外部防护筒,每个横向支撑座(9)至少安装有两个固定螺栓(10),固定螺栓(10)的底部固定安装在盒子建筑本体(1)的顶面,垂直支撑板(11)的两端边缘位置与天井(2)的两个边角相互对应。

5.根据权利要求2所述的用于潮湿环境的盒子建筑,其特征在于:所述的内层支撑筒(12)通过内层支撑筒连接杆(13)与四个垂直支撑板(11)的内壁固定连接,内层支撑筒(12)为圆柱形筒体结构,内层支撑筒(12)的高度与垂直支撑板(11)的高度相等,内层支撑筒(12)的直径不小于天井(2)顶部开口的长度或宽度。

6.根据权利要求2所述的用于潮湿环境的盒子建筑,其特征在于:所述的第一光线捕捉反射镜(14)至少为四块,四块第一光线捕捉反射镜(14)均等分布在内层支撑筒(12)的内壁上,第二光线捕捉反射镜(15)至少为四块,四块第二光线捕捉反射镜(15)均等分布在内层支撑筒(12)的内壁上,第一光线捕捉反射镜(14)和第二光线捕捉反射镜(15)的形状和大小均相同,第一光线捕捉反射镜(14)和第二光线捕捉反射镜(15)均为平面或者曲面镜,第一光线捕捉反射镜(14)和第二光线捕捉反射镜(15)的镜面均朝向内层支撑筒(12)的中心部位。

7.根据权利要求2所述的用于潮湿环境的盒子建筑,其特征在于:所述的盒子建筑本体(1)的顶面设置有机房(7),在机房(7)内安装有用于控制电动推杆(18)伸缩的控制器,电动推杆(18)通过导线与控制器相连接,该控制器通过导线与计算机相连接。
