1.一种矿物基Yolk‑shell复合微球的制备方法，其特征在于，包括以下步骤：S1：将凹凸棒石分散于去离子水中得悬浮液；

S2：将甲基丙烯酸二乙胺基乙酯和二甲基丙烯酸乙二醇酯分别加入到所述悬浮液中，随后加入对二甲苯和光引发剂，搅拌均匀得Picking乳液；

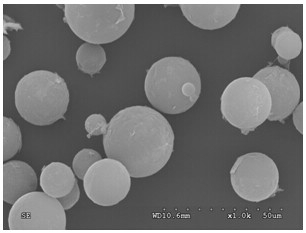

S3：在N2保护条件下，光照所述Picking乳液聚合反应一定时间，离心过滤、水洗后煅烧，得矿物基中空多孔胺基聚合微球；

S4：将所述矿物基中空多孔胺基聚合微球分散于有机溶剂中，滴加硝酸铜溶液充分搅拌后，在N2气体保护下，逐滴加入还原剂，磁力搅拌充分反应后，离心过滤、水洗，得具有Cu或Cu‑Cu2O内核的矿物基Yolk‑shell复合微球；

S5：将所述矿物基Yolk‑shell复合微球在50℃真空干燥箱中烘干10 h即可。

2.根据权利要求1所述的矿物基Yolk‑shell复合微球的制备方法，其特征在于，在所述S2中，所述的凹凸棒石、甲基丙烯酸二乙胺基乙酯、二甲基丙烯酸乙二醇酯、对二甲苯和光引发剂在每升水中的质量比为1：1 15：1 15：20 40：0.2 1.0。

~ ~ ~ ~

3.根据权利要求1所述的矿物基Yolk‑shell复合微球的制备方法，其特征在于，在所述S4中，所述还原剂为NaBH4溶液或水合肼；所述有机溶剂为正己烷。

4.根据权利要求3所述的矿物基Yolk‑shell复合微球的制备方法，其特征在于，在所述S4中，矿物基中空多孔胺基聚合微球、硝酸铜、NaBH4和正己烷的质量比为1：0.01~0.10：

0.001 0.010：20 40。

~ ~

5.根据权利要求1至4中任一项所述的矿物基Yolk‑shell复合微球的制备方法，其特征在于，在所述S3中，所述光照所述Picking乳液反应的时间为50 70min。

~

6.根据权利要求1至4中任一项所述的矿物基Yolk‑shell复合微球的制备方法，其特征在于，在所述S3中，离心过滤、水洗后的煅烧温度为200 400℃，煅烧时间为2.5 3.5h。

~ ~
