专利号: 2019103870485
申请人: 江苏大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-03-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

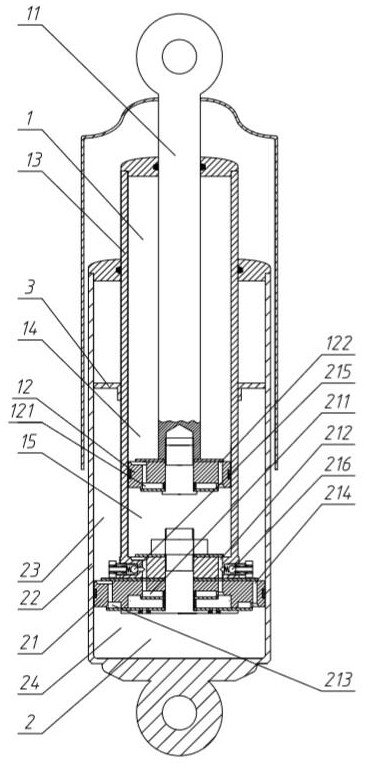

1.一种双筒双活塞式车辆减振器,其特征在于:包括内工作缸(1)和外工作缸(2),所述内工作缸(1)包括活塞杆(11)、内活塞(12)和内缸体(13),所述活塞杆(11)贯穿内缸体(13)的顶部与位于内缸体(13)内部的内活塞(12)连接,所述内活塞(12)将内缸体(13)内部分成上方的内缸小腔(14)和下方的内缸大腔(15);所述外工作缸(2)包括外活塞(21)和外缸体(22);所述内缸体(13)作为外工作缸(2)的活塞杆其底部外活塞(21)连接;所述外活塞(21)将外缸体(22)内部分成上方的外缸小腔(23)和外缸大腔(24);所述内活塞(12)上设有液压阀连接内缸小腔(14)与内缸大腔(15),所述外活塞(21)上设有液压阀分别连接内缸大腔(15)与外缸大腔(24)、内缸大腔(15)与外缸小腔(23)以及外缸小腔(23)与外缸大腔(24);

所述外缸小腔(23)中设有油气分隔片(3),所述外缸小腔(23)内油气分隔片(3)的下方为油液腔,上方为气体腔。

2.根据权利要求1所述的双筒双活塞式车辆减振器,其特征在于:所述内活塞(12)上分别设有第一溢流阀(121)和第二溢流阀(122),所述第一溢流阀(121)是内缸小腔(14)向内缸大腔(15)单向导通的压力控制阀,所述第二溢流阀(122)是内缸大腔(15)向内缸小腔(14)单向导通的压力控制阀;所述外活塞(21)上分别设有第三溢流阀(211)、第四溢流阀(212)、第五溢流阀(213)、第六溢流阀(214)、第七溢流阀(215)、第八溢流阀(216),所述第三溢流阀(211)是内缸大腔(15)向外缸大腔(24)单向导通的压力控制阀,所述第四溢流阀(212)是外缸大腔(24)向内缸大腔(15)单向导通的压力控制阀,所述第五溢流阀(213)是外缸小腔(23)向外缸大腔(24)单向导通的压力控制阀,所述第六溢流阀(214)是外缸大腔(24)向外缸小腔(23)单向导通的压力控制阀,所述第七溢流阀(215)是内缸大腔(15)向外缸小腔(23)单向导通的压力控制阀,所述第八溢流阀(216)是外缸小腔(23)向内缸大腔(15)单向导通的压力控制阀。

3.根据权利要求2所述的双筒双活塞式车辆减振器,其特征在于:所述第二溢流阀(122)和第三溢流阀(211)的开启压力值相等并且小于第六溢流阀(214)的开启压力值,所述第六溢流阀(214)的开启压力值小于第七溢流阀(215)的开启压力值。

4.根据权利要求2所述的双筒双活塞式车辆减振器,其特征在于:所述第一溢流阀(121)和第四溢流阀(212)的开启压力值相等并且小于第五溢流阀(213)的开启压力值,所述第五溢流阀(213)的开启压力值小于第八溢流阀(216)的开启压力值。

5.根据权利要求2所述的双筒双活塞式车辆减振器,其特征在于:所述内活塞(12)上内缸小腔(14)和内缸大腔(15)之间设有第一节流阀(4)。

6.根据权利要求2所述的双筒双活塞式车辆减振器,其特征在于:所述外活塞(21)上内缸大腔(15)和外缸大腔(24)之间设有第二节流阀(5)。

7.根据权利要求2所述的双筒双活塞式车辆减振器,其特征在于:所述外活塞(21)上外缸小腔(23)和外缸大腔(24)之间设有第三节流阀(6)。

8.根据权利要求1所述的双筒双活塞式车辆减振器,其特征在于:所述内缸小腔(14)、内缸大腔(15)、外缸大腔(24)和外缸小腔(23)内的油液腔中注满液压油,外缸小腔(23)内的气体腔充满惰性气体。
