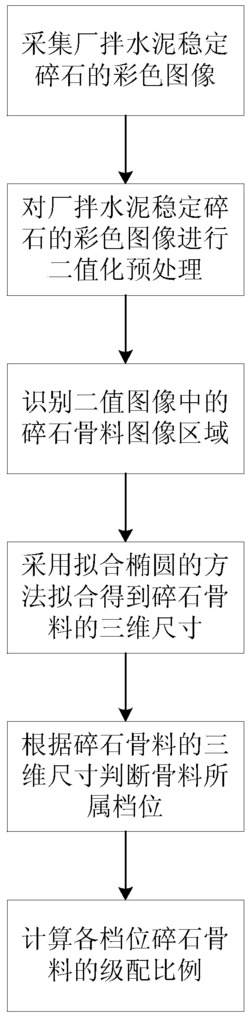

1.一种厂拌水泥稳定碎石骨料组成快速检测方法，其特征在于：包括步骤：S1：采集厂拌水泥稳定碎石的彩色图像；

S2：对厂拌水泥稳定碎石的彩色图像进行二值化预处理，得到预处理后的二值图像；

S3：识别二值图像中的碎石骨料图像区域；

S4：采用拟合椭圆的方法拟合得到碎石骨料的三维尺寸；

S5：根据碎石骨料的三维尺寸判断骨料所属档位，并对各档位的碎石骨料进行归类；

S6：计算各档位碎石骨料的级配比例。

2.根据权利要求1所述厂拌水泥稳定碎石骨料组成快速检测方法，其特征在于：所述步骤S4具体包括步骤：S41：随机选取一个未被遍历的碎石骨料图像区域，作为当前遍历骨料图像区域；

S42：将当前遍历骨料图像区域看作椭圆形，找到当前遍历骨料图像区域的质心(ic，jc)；

S43：找到连接当前遍历骨料图像区域边界上任意两点且经过质心的线段中长度尺寸最大的线段，将该线段作为当前遍历骨料图像区域三维尺寸中的椭圆长轴半径Ra；

S44：经过质心做垂直于长轴半径的线段，使该线段的两端点均为当前遍历骨料图像区域边界上的点，将该线段作为当前遍历骨料图像区域三维尺寸中的椭圆短轴半径Rb；

S45：结束当前迭代，判断是否有未被遍历的碎石骨料图像区域，若有，则进入下一次迭代，返回步骤S41；若无，则结束所有迭代，获得所有碎石骨料图像区域的三维尺寸。

3.根据权利要求2所述厂拌水泥稳定碎石骨料组成快速检测方法，其特征在于：所述质心(ic，jc)的计算公式分别为：其中，M10表示骨料图像区域像素横坐标的一阶几何矩阵，M01表示骨料图像区域像素纵坐标的一阶几何矩阵，M00表示骨料图像区域像素的0阶几何矩阵。

4.根据权利要求3所述厂拌水泥稳定碎石骨料组成快速检测方法，其特征在于：所述M10、M01和M00的计算公式为：其中，Mpq表示p×q阶的骨料图像区域像素的几何矩阵，a1和a2分别表示当前遍历骨料图像区域中横坐标最大的像素点与横坐标最小的像素点的横坐标；b1和b2分别表示当前遍历骨料图像区域中横坐标最大的像素点与横坐标最小的像素点的纵坐标；f(x,y)表示坐标位置为(x,y)的像素点值。

5.根据权利要求2所述厂拌水泥稳定碎石骨料组成快速检测方法，其特征在于：所述步骤S5中根据碎石骨料的三维尺寸判断骨料所属档位具体包括：将获得的碎石骨料的三维尺寸中的长轴半径与预先设定的各档位的骨料颗粒的长度阈值范围进行比较，得到碎石骨料所属的档位。

6.根据权利要求2所述厂拌水泥稳定碎石骨料组成快速检测方法，其特征在于：所述步骤S6中各档位碎石骨料的级配比例的计算公式为：其中，εj表示第j档骨料的级配比例，M表示厂拌水泥稳定碎石的彩色图像中各档位骨料总质量，mj表示厂拌水泥稳定碎石的彩色图像中第j档骨料的总质量。

7.根据权利要求6所述厂拌水泥稳定碎石骨料组成快速检测方法，其特征在于：所述M的计算公式为：其中，mj表示厂拌水泥稳定碎石的彩色图像中第j档骨料的总质量；M表示厂拌水泥稳定碎石的彩色图像中各档位骨料总质量，n表示厂拌水泥稳定碎石的彩色图像中骨料档位总数量。

8.根据权利要求7所述厂拌水泥稳定碎石骨料组成快速检测方法，其特征在于：所述mj的计算公式为：其中，mji表示厂拌水泥稳定碎石的彩色图像中第j档骨料中第i颗骨料的质量；k表示厂拌水泥稳定碎石的彩色图像中第j档骨料的颗粒数量。

9.根据权利要求8所述厂拌水泥稳定碎石骨料组成快速检测方法，其特征在于：所述mji的计算公式为：其中，ρ表示厂拌水泥稳定碎石的彩色图像骨料的密度，Raji表示厂拌水泥稳定碎石的彩色图像中第j档骨料中第i颗骨料的椭圆长轴半径，Rbji表示厂拌水泥稳定碎石的彩色图像中第j档骨料中第i颗骨料的椭圆短轴半径。
