1.一种多稳态磁控忆阻器等效模拟电路，其特征在于，包括电阻网络、电压跟随器、反相积分器、反相比例器和乘法器；

电压跟随器，被配置为用于实现输出电压与输入电压相等；

反相积分器，被配置为用于实现对输入电压进行积分运算；

反相比例器，被配置为用于实现输出电压与输入电压是比例运算关系并且成反相；

乘法器，被配置为用于实现两个输入信号的相乘；

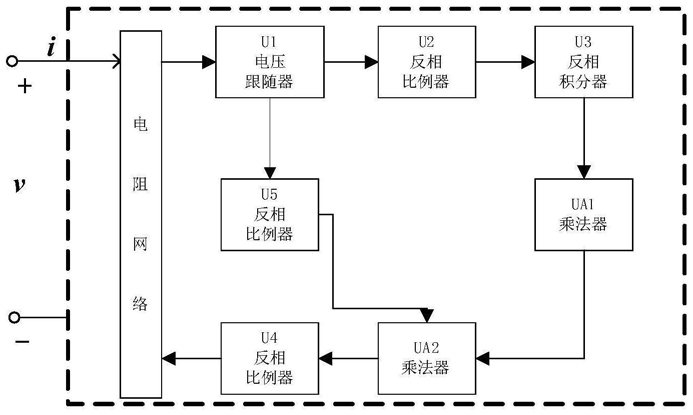

该多稳态磁控忆阻器等效模拟电路包括两个闭环电路；其中，电阻网络、电压跟随器U1、第一反相比例器U2、反相积分器U3、第一乘法器UA1、第二乘法器UA2、第二反相比例器U5通过线路依次连接组成第一闭环电路；电阻网络、电压跟随器U1、第三反相比例器U4、第二乘法器UA2、第二反相比例器U5通过线路依次连接组成第二闭环电路；

其中，电阻网络包括电阻R11，电阻R11的一端与电压跟随器U1的第3引脚连接作为输入端，电阻R11的另一端与第三反相比例器U4的第6引脚连接作为输出端；

电压跟随器U1的第2引脚与第6引脚短接，且其第3引脚与第一电阻R1的一端通过线路连接第一反相比例器U2的第2引脚，其第4引脚接电源VEE，第7引脚接电源VCC，第1引脚和第

8引脚悬空；第一反相比例器U2的第6引脚通过第二电阻R2与其第2引脚连接，且其第6引脚还通过第三电阻R3与反相积分器U3的第2引脚连接，其第3引脚接地，第4引脚接电源VEE，第

7引脚接电源VCC，第1引脚和第8引脚悬空；反相积分器U3的第2引脚通过第四电阻R4与第一电容C1组成的并联电路与第6引脚连接，且第6引脚还连接第一乘法器UA1的X1引脚，其第3引脚接地，第4引脚接电源VEE，第7引脚接电源VCC，第1引脚和第8引脚悬空；第一乘法器UA1的Y1引脚与电压跟踪器U1第六引脚连接，其X2引脚和Y2引脚接地，VS+引脚接电源VCC的同时通过第二电容C2与地连接，VS‑引脚接电源VEE的同时通过第三电容C3与地连接，Z引脚接地，W引脚与第二乘法器UA2的第X1引脚连接；第二乘法器UA2的Y1引脚通过第十电阻R10接第二反相比例器U5第2引脚，并且连接第二反相比例器U5第6引脚，其X2引脚和Y2引脚接地，其VS+引脚接电源VCC的同时通过第四电容C4与地连接，其VS‑引脚接电源VEE的同时通过第五电容C5与地连接，其Z引脚接地，其W引脚通过第六电阻R6连接第三反相比例器U4的第2引脚；第二反相比例器U5的第2引脚通过第九电阻R9与第十电阻R10的并联电路连接，其第3引脚接地，其第6引脚通过第八电阻R8与第三反相比例器U4第二引脚连接，且与第二乘法器UA2的Y1引脚连接，其第4引脚接电源VEE，其第7引脚接电源VCC，其第1引脚和第8引脚悬空；

第三反相比例器U4的第2引脚通过第六电阻R6与第二乘法器UA2的w引脚连接，其第6引脚作为该电路的输出端通过第五电阻R5与积分器U3的第6引脚连接，且通过第七电阻R7与第2引脚连接，以及通过第11电阻R11连接输入端，其第4引脚接电源VEE，第3引脚接地，第7引脚接电源VCC，第1引脚和第8引脚悬空。

2.根据权利要求1所述的多稳态磁控忆阻器等效模拟电路，其特征在于，电压跟随器U1、反相积分器U3、第一反相比例器U2、第二反相比例器U5和第三反相比例器U4均采用OP07CP芯片。
