专利号: 2019103886322
申请人: 东华理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

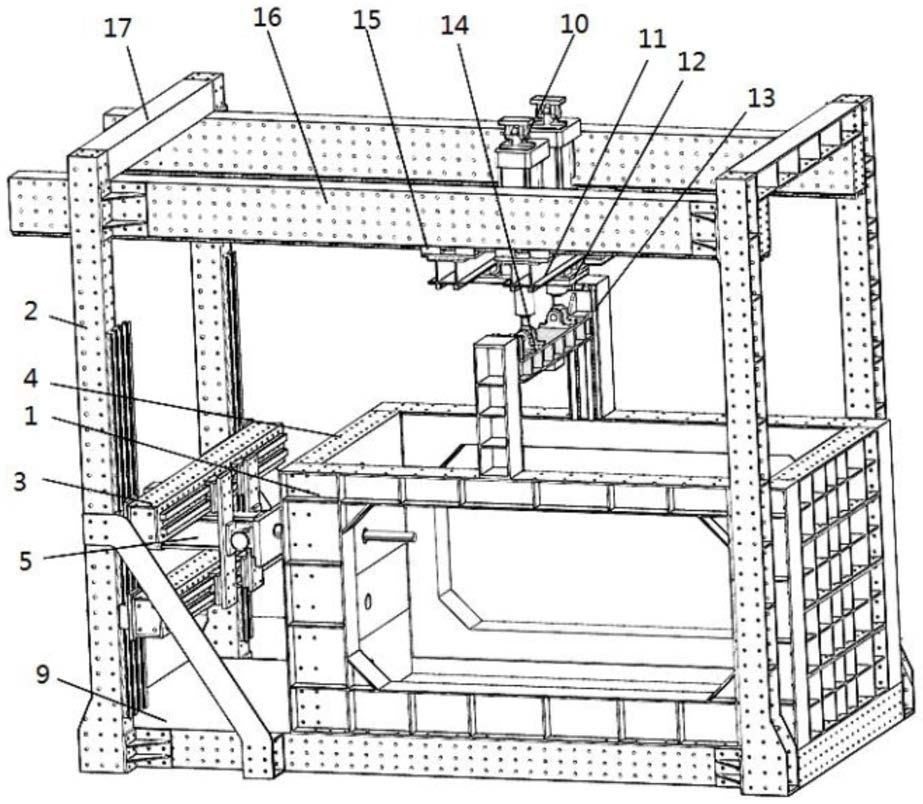

1.一种装配式岩土综合试验系统,包括固定架和模型箱,其特征在于,所述固定架下端固定在实验台座(9)上;所述模型箱左侧连接有横向移动组件,模型箱上端连接有竖向移动组件,横向移动组件和竖向移动组件均安装在固定架上;所述横向移动组件上设有水平作动器(5),竖向移动组件上安装有竖向作动器(10)。2.根据权利要求1所述的一种装配式岩土综合试验系统,其特征在于,所述固定架上设有立柱(2),立柱(2)设置有四个,且呈矩形阵列分布在实验台座(9)上,立柱(2)上活动连接有水平主梁(3),水平作动器(5)安装在水平主梁(3)上,立柱(2)上端滑动连接有两个呈平行分布的主梁(16),竖向作动器(10)安装在主梁(16)上,主梁(16)上端的立柱(2)上固定有联系梁(17)。3.根据权利要求2所述的一种装配式岩土综合试验系统,其特征在于,所述立柱(2)上配合水平主梁(3)开设有阵列分布的固定孔。4.根据权利要求1所述的一种装配式岩土综合试验系统,其特征在于,所述模型箱上设有模型箱边板(1)和模型箱侧板(4),模型箱边板(1)和模型箱侧板(4)均设置有两个,且呈垂直首尾固定,模型箱内部设有凸阻块(7),模型箱内部活动连接有多功能板(6),多功能板(6)是由左侧活动板和右侧活动板组成,右侧活动板和模型箱侧板(4)之间连接有弹簧(8),左侧活动板左侧连接在横向移动组件上,横向移动组件上设有传动杆,传动杆连接在水平作动器(5)上。5.根据权利要求4所述的一种装配式岩土综合试验系统,其特征在于,所述模型箱边板(1)和模型箱侧板(4)是由螺栓和螺母配合进行螺纹固定。6.根据权利要求1所述的一种装配式岩土综合试验系统,其特征在于,所述竖向移动组件上设有主梁小车平台(15),主梁小车平台(15)上端固定在固定架上,主梁小车平台(15)下端固定有次梁(11),次梁(11)下端安装有次梁小平台(12),次梁小平台(12)下端固定有分配梁(14),分配梁(14)两端均设置有一个导向立柱(13),导向立柱(13)下端固定在模型箱上。7.根据权利要求6所述的一种装配式岩土综合试验系统,其特征在于,所述主梁小车平台(15)设置有两个,且呈平行分布。
