专利号: 2019103888722
申请人: 潍坊学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

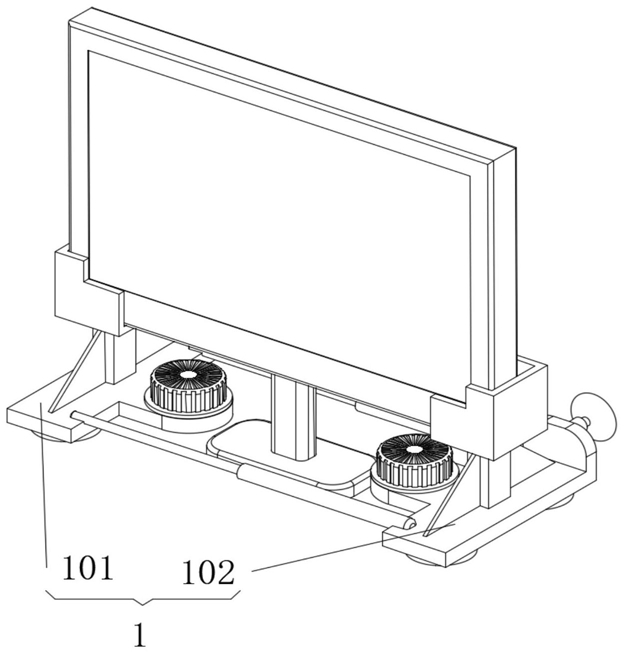

1.一种计算机显示屏用防倾倒装置,包括固定支架(1),其特征在于:所述固定支架(1)包括底座(2)、屏幕卡座(3)和风机支撑座(4),底座(2)的下表面粘合固定有两个底部吸盘(5),底座(2)的上表面中部焊接有垂直设置的支撑柱(9),支撑柱(9)的前后两侧壁与固定支架(1)的上表面之间焊接有加强肋(10),屏幕卡座(3)的下表面焊接在支撑柱(9)的上端,屏幕卡座(3)的后侧壁设置有屏幕压紧机构(11),所述底座(2)的上表面后侧焊接有垂直设置的侧板(12),侧板(12)的后侧壁通过调距杆组(13)连接有侧吸盘(14),所述底座(2)的一侧一体成型有风机支撑座(4),风机支撑座(4)表面开设有风口,紧贴风机支撑座(4)所开设风口的上方设置有散热风机(15),所述固定支架(1)设有左固定支架(101)和右固定支架(102)两个,且左固定支架(101)和右固定支架(102)对称设置,左固定支架(101)和右固定支架(102)通过两组拉伸杆组(6)相连接;

所述屏幕压紧机构(11)包括调节筒(16)、调距压柱(17)、橡胶垫(18)和手轮(19),调节筒(16)的外壁设置有外螺纹,且调节筒(16)与屏幕卡座(3)后侧壁通过螺纹连接,调节筒(16)垂直屏幕卡座(3)的后侧壁设置;

所述调距杆组(13)包括调距套筒(20)和调距套杆(21),调距套筒(20)垂直焊接在侧板(12)的后侧壁,调距套筒(20)内部开设有插孔,调距套杆(21)滑动插设在调距套筒(20)的插孔内部,且调距套杆(21)与插孔内部之间连接有拉伸弹簧,调距套杆(21)的外端粘合有侧吸盘(14);

所述调节筒(16)设置在屏幕卡座(3)外侧的一端焊接有手轮(19),手轮(19)的外壁设置有防滑摩擦纹;

所述调节筒(16)内部设置有插孔,插孔内部配合插设有调距压柱(17),调距压柱(17)与调节筒(16)所开设的插孔内部之间连接有压紧弹簧,调距压柱(17)的外端粘合有橡胶垫(18),橡胶垫(18)设置在屏幕卡座(3)的内部,且橡胶垫(18)的表面与屏幕卡座(3)后侧内壁相平行。

2.根据权利要求1所述的一种计算机显示屏用防倾倒装置,其特征在于:所述风机支撑座(4)所开设的风口处设置有防尘滤网,散热风机(15)吹风口垂直向上。

3.根据权利要求1所述的一种计算机显示屏用防倾倒装置,其特征在于:所述拉伸杆组(6)包括拉伸筒(7)和拉伸杆(8),左固定支架(101)的内侧焊接有两根水平放置且相互平行的拉伸杆(8),右固定支架(102)的内侧焊接有两根水平放置且相互平行的拉伸筒(7),拉伸筒(7)内部开设有插孔,且两根拉伸杆(8)对应配合插设在两根拉伸筒(7)所开设插孔的内部,拉伸杆(8)与拉伸筒(7)所开设插孔的内部之间连接有拉伸弹簧。
