专利号: 2019103897558
申请人: 南宁学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

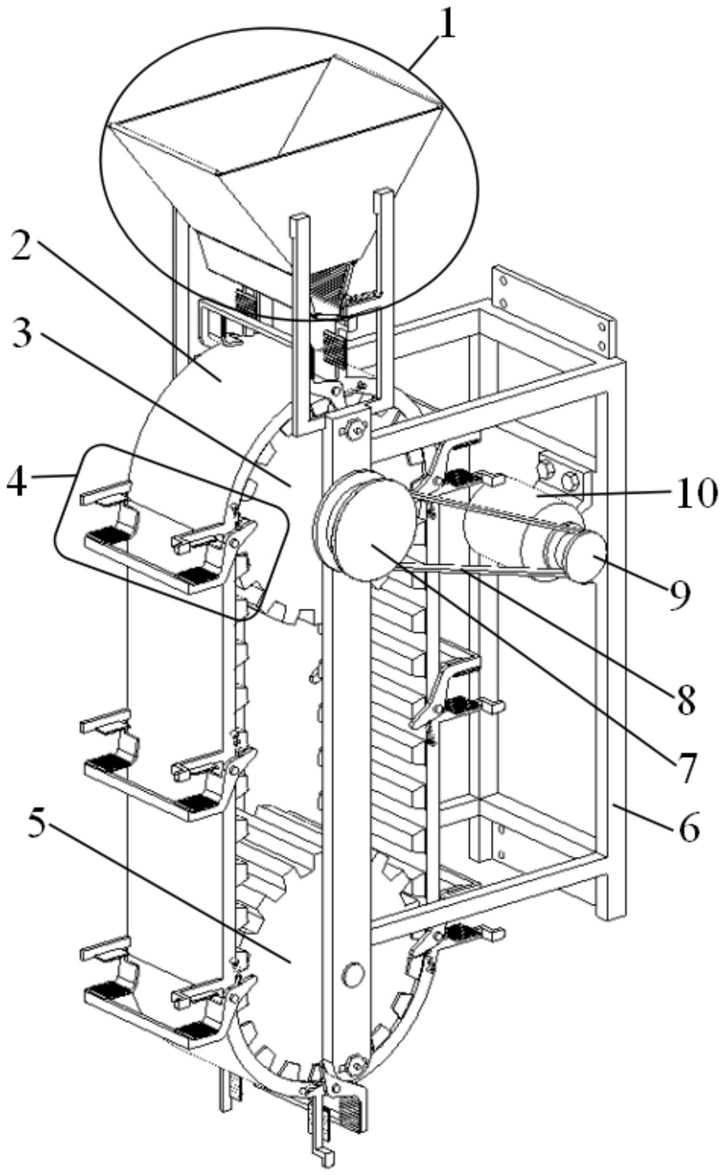

1.一种多芽段甘蔗种排种装置,包括支座(6),其特征在于:所述支座(6)顶端安装有导种箱组件(1),所述支座(6)内安装有传动机构和夹持组件(4),所述导种箱组件(1)的下端设置有活动开口,导种箱组件(1)下端通过种箱支撑架安装在支座(6)上,种箱支撑架上安装有锁紧导种箱组件(1)活动开口的锁紧装置,所述夹持组件(4)在传动机构的作用下往复经过导种箱组件(1)与传动机构距离最近和最远的两点。

2.如权利要求1所述的多芽段甘蔗种排种装置,其特征在于:所述支座(6)为框架结构,传动机构的动力部分和传动部分分别安装在支座(6)的左右支架上。

3.如权利要求1所述的多芽段甘蔗种排种装置,其特征在于:所述支座(6)包括安装板(601)、支撑杆A(603)、支撑杆B(604),所述支撑杆A(603)和支撑杆B(604)分别通过其两端的支撑柱分别支撑在安装板(601)的两端,所述安装板(601)上固接有动力部分安装平台,所述支撑杆A(603)和支撑杆B(604)两端相对位置均加工有相同大小的通孔安装传动机构,支撑杆A(603)和支撑杆B(604)上端均安装有种箱支撑架。

4.如权利要求3所述的多芽段甘蔗种排种装置,其特征在于:所述种箱支撑架包括两根立柱(607),两根立柱(607)上端与导种箱组件(1)的一侧连接,两根立柱(607)中的一根内侧固接有横杆(606),横杆(606)上安装有回位弹簧(107),回位弹簧(107)的两端分别与立柱(607)和活动开口的一侧连接。

5.如权利要求1所述的多芽段甘蔗种排种装置,其特征在于:所述导种箱组件(1)包括种箱(101),种箱(101)为倒正四棱台,下端两侧分别铰接有导种板A(102)和导种板B(109),所述导种板A(102)和导种板B(109)同一侧下端分别连接有推杆(103)和杠杆(105),推杆(103)和杠杆(105)之间通过拨销(104)铰接。

6.如权利要求2所述的多芽段甘蔗种排种装置,其特征在于:所述传动机构包括上带轮(3)和下带轮(5),上带轮(3)和下带轮(5)分别通过转轴安装在支撑杆A(603)和支撑杆B(604)上相对应的通孔内,上带轮(3)和下带轮(5)之间通过传动带(2)传动,所述上带轮(3)的转轴上安装有从动轮(7),从动轮(7)通过传动带(8)余主动带轮(9)连接,所述传动带(2)上等间距安装有夹持组件(4)。

7.如权利要求1所述的多芽段甘蔗种排种装置,其特征在于:所述夹持组件(4)包括动爪(401)和静爪A(402),所述静爪A(402)固定安装在传动带(2)的两侧上,所述动爪(401)为S型,动爪(401)的中部铰接在传动带(2)的外侧,动爪(401)相邻于传动带(2)的一端和传动带(2)之间连接有弹簧。

8.如权利要求3所述的多芽段甘蔗种排种装置,其特征在于:所述支撑杆A(603)或支撑杆B(604)的两端还分别固接有下圆柱(602)和上圆柱(605),下圆柱(602)和上圆柱(605)固接在支撑杆A(603)或支撑杆B(604)相对的面上。

9.如权利要求5、7所述的多芽段甘蔗种排种装置,其特征在于:所述导种板A(102)和导种板B(109)、动爪(401)和静爪A(402)的相对面均固接有防滑垫。

10.如权利要求5所述的多芽段甘蔗种排种装置,其特征在于:所述拨销(104)的高度小于静爪A(402)顶端的最大高度。
