专利号: 2019103903953
申请人: 西安航空学院
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

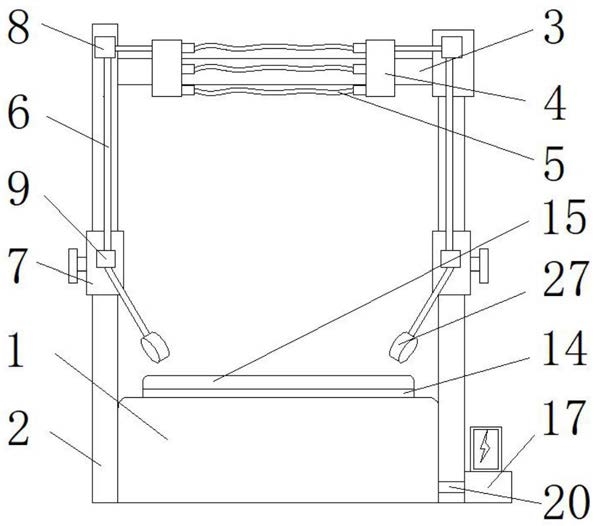

1.一种健美操多用练习装置,包括底座(1)和固定连接在底座(1)两侧的练习主杆(2),其特征在于:所述两个练习主杆(2)顶端之间固定连接有水平杆(3),所述水平杆(3)的表面套接有活动环(4),所述两个活动环(4)之间固定连接有弹力绳(5),所述两个活动环(4)的相反面均固定连接有拉绳(6),所述练习主杆(2)的表面套接有灵活移动并随时固定的方形活动套管(7),所述练习主杆(2)的顶端表面固定连接有直角限位块(8),所述方形活动套管(7)的正面固定连接有固定框(9),所述底座(1)的上表面开设有深槽(10),所述深槽(10)的内部设置有用于节省体力练习健美操跳跃动作的辅助弹跳机构,所述深槽(10)的内部和练习主杆(2)的右侧设置有用于利用弹跳产生能量的发电机构;

所述辅助弹跳机构包括固定连接在深槽(10)内底壁的弹簧(11)和固定连接在深槽(10)内壁的限位板(12),所述限位板(12)的上表面开设有活动孔(13),所述弹簧(11)的顶端固定连接有工字型底板(14);

所述发电机构包括底端固定连接在深槽(10)内底壁和顶端固定连接在工字型底板(14)下表面的弹力气囊(16)和固定连接在练习主杆(2)右侧面固定连接的发电盒(17),所述弹力气囊(16)用于给发电盒(17)提供动力,所述弹力气囊(16)包括设置在其内部辅助弹力气囊(16)复原的记忆金属丝(18)。

2.根据权利要求1所述的一种健美操多用练习装置,其特征在于:所述方形活动套管(7)的结构为上下通透的方型管结构,所述方形活动套管(7)包括开设在其侧面的螺纹孔,螺纹孔的内壁螺纹连接有用于与练习主杆(2)固定的工字型螺纹固定闩。

3.根据权利要求1所述的一种健美操多用练习装置,其特征在于:所述直角限位块(8)的整体结构为方块,所述直角限位块(8)包括开设在直角限位块(8)面对活动环(4)的侧面和下表面相连通的直角通孔,直角通孔的内壁转动连接有用于减小拉绳(6)摩擦力的转轴。

4.根据权利要求1所述的一种健美操多用练习装置,其特征在于:所述拉绳(6)远离活动环(4)的一端由上往下依次穿过直角限位块(8)和固定框(9)的内部固定连接有用于手脚腕部固定的拉筋固定布环(27)。

5.根据权利要求1所述的一种健美操多用练习装置,其特征在于:所述发电盒(17)的内部固定连接有用于发电的微型发电机(22)和用于蓄电的蓄电池(23),所述微型发电机(22)的转动轴延伸至Z字型通道(21)的内部并固定连接有用于捕捉气流的扇叶(24)。

6.根据权利要求1所述的一种健美操多用练习装置,其特征在于:所述工字型底板(14)的上表面设置有结构为海绵和皮革的柔软层(15)。
