专利号: 2019103919699
申请人: 重庆工商大学
专利类型:发明专利
专利状态:已下证
专利领域: 铁的冶金
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

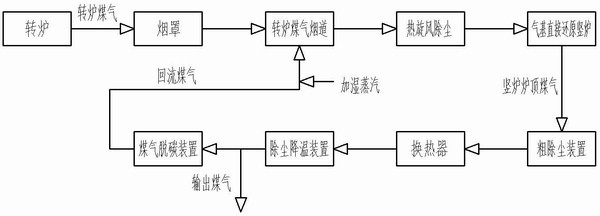

1.一种利用转炉煤气生产海绵铁的直接还原工艺,其特征在于:从转炉排出的高温转炉煤气经烟罩进入转炉煤气烟道,与竖炉炉顶煤气经除尘降温、脱碳后的回流煤气混合,使得转炉煤气烟道中的煤气温度下降至1050℃~1100℃,从转炉煤气烟道出来的1050℃~1100℃的高温煤气经热旋风除尘后进入气基直接还原竖炉还原低配碳冷固结含碳球团生产海绵铁,并产生竖炉炉顶煤气;所述的从转炉排出的高温转炉煤气,其温度范围为1400℃~1650℃;所述的竖炉炉顶煤气经粗除尘装置、换热器和除尘降温装置进行除尘降温后,一部分进入煤气脱碳装置脱除CO2后作为回流煤气进入转炉煤气烟道,另一部分作为输出煤气输出;所述的煤气脱碳装置为真空变压吸附装置,经煤气脱碳装置脱除CO2后的煤气中CO2的含量小于2.5%(体积百分比);所述的经煤气脱碳装置脱除CO2后的煤气,其煤气温度为25℃~40℃;所述的进入转炉煤气烟道的回流煤气的煤气量为从转炉排出的高温转炉煤气发生量的30%~40%(体积百分比);所述的进入转炉煤气烟道的回流煤气,在进入转炉煤气烟道前用低压蒸汽进行加湿,加湿用的蒸汽量为回流煤气的煤气量的2.5%~3.5%(体积百分比);所述的低配碳冷固结含碳球团,其含碳量为8%~10%(质量百分比);所述的低配碳冷固结含碳球团,其球团粒度为9mm~16mm,其中10mm~14mm粒度的球团占比为80%~85%。2.根据权利要求1所述的一种利用转炉煤气生产海绵铁的直接还原工艺,其特征在于:所述的气基直接还原竖炉,其工作压力为6kPa(G)~10kPa(G)。3.根据权利要求1所述的一种利用转炉煤气生产海绵铁的直接还原工艺,其特征在于:所述的加湿用低压蒸汽,蒸汽压力为0.1MPa(G),蒸汽温度为120℃。4.根据权利要求1所述的一种利用转炉煤气生产海绵铁的直接还原工艺,其特征在于:所述的除尘降温装置为湿法洗涤除尘装置,竖炉炉顶煤气经粗除尘后,通过换热器降温至150℃,再进入湿法洗涤除尘装置进行除尘降温。
