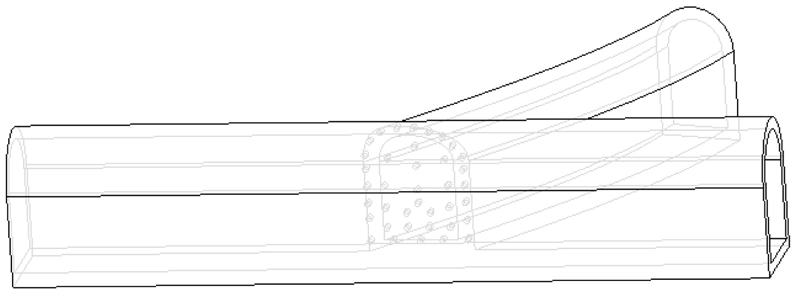

1.一种隧道或巷道开岔或开口处钢筋混凝土支护层预埋孔的布置方式的施工方法,其特征在于,所述的布置方式包括预埋孔(1),所述预埋孔(1)包括预埋周边孔(9)、内圈单一预埋辅助孔(8)、外圈预埋辅助孔(7)、预埋掏槽孔(6)以及空预埋孔(5);空预埋孔(5)位于预埋掏槽孔(6)所围成的区域内;预埋孔(1)的长度方向与钢筋混凝土支护层表面垂直,一端往支护层内部延伸,另一端延伸至支护层表面;预埋周边孔(9)分布于隧道或巷道开岔或开口处轮廓线上,预埋周边孔(9)、内圈单一预埋辅助孔(8)深度小于支护层厚度;预埋掏槽孔(6)和空预埋孔(5)深度与支护层厚度相同,空预埋孔(5)直径大于或等于其它孔径;
施工方法包括以下步骤:
1)隧道或巷道断面开挖至开岔或开口处后,清除开岔或开口处的浮尘、岩屑后钻孔,在孔中插入中空锚杆(2),且使锚杆伸出长度小于支护层厚度,在尾部加垫片,拧上螺母后注浆,架立钢筋网(4)并与锚杆(2)绑扎,然后喷锚,形成喷锚层;
2)在喷锚层表面外架设与锚杆(2)固定连接的预埋掏槽管钢筋圈(13)、预埋辅助管钢筋圈(16)、预埋周边管钢筋圈(18),三个钢筋圈的形状分别与开岔或开口处的预埋周边孔(9)、预埋辅助孔(7)、预埋掏槽孔(6)轮廓线相同,垂直隧道中线方向每隔一定距离搭设钢拱架(3),然后与前一层钢筋圈间隔一定距离处布置一层同样的钢筋圈,钢筋圈包括预埋掏槽管钢筋圈(13)、预埋辅助管钢筋圈(16)、预埋周边管钢筋圈(18),且与锚杆(2)焊接,使两层钢筋圈所在平面平行;
3)将预埋周边管(17)、外圈预埋辅助管(14)和预埋掏槽管(11)垂直于钢筋混凝土支护层表面布置,一端往支护层内部延伸,另一端延伸至支护层表面,预埋周边管(17)、预埋辅助管(14)的预埋深度小于支护层厚度,预埋掏槽管(11)的预埋深度为支护层厚度,并用扎丝(12)将预埋周边管(17)、外圈预埋辅助管(14)、预埋掏槽管(11)两端依次分别绑扎在有一定间距的两层钢筋圈上;空预埋管(10)的两端分别用扎丝(12)捆绑并拉紧,扎丝(12)的另一端垂直绑扎于预埋掏槽管钢筋圈(13)的边上,单个内圈预埋辅助管(15)的两端分别绑上扎丝,扎丝另一端与三个已固定的外圈预埋辅助管(14)捆绑,将所有的预埋管用塑料薄膜封住其上下口;
4)再次喷射混凝土完全覆盖钢拱架(3),形成复喷层;
5)在复喷层表面施工防水层,沿着边墙、拱部布置钢筋(20),用衬砌台车立模,浇筑混凝土并捣实。
2.根据权利要求1所述的一种隧道或巷道开岔或开口处钢筋混凝土支护层预埋孔的布置方式的施工方法,其特征在于:步骤1)有另一种施工方法,隧道或巷道断面开挖开岔或开口处后,在开岔或开口处用高压风吹净岩面的浮尘、岩屑,在净岩面进行初喷混凝土,待混凝土凝固后用钻孔机械钻孔,插入中空锚杆(2),且使锚杆伸出长度小于支护层厚度,在尾部加垫片,拧上螺母后注浆,架立钢筋网(4)与锚杆(2)焊接或用铁丝绑扎。
